第04讲 - 组合逻辑设计 - 稍微复杂一些的电路的设计

../../_images/%E5%B9%BB%E7%81%AF%E7%89%87160.JPG

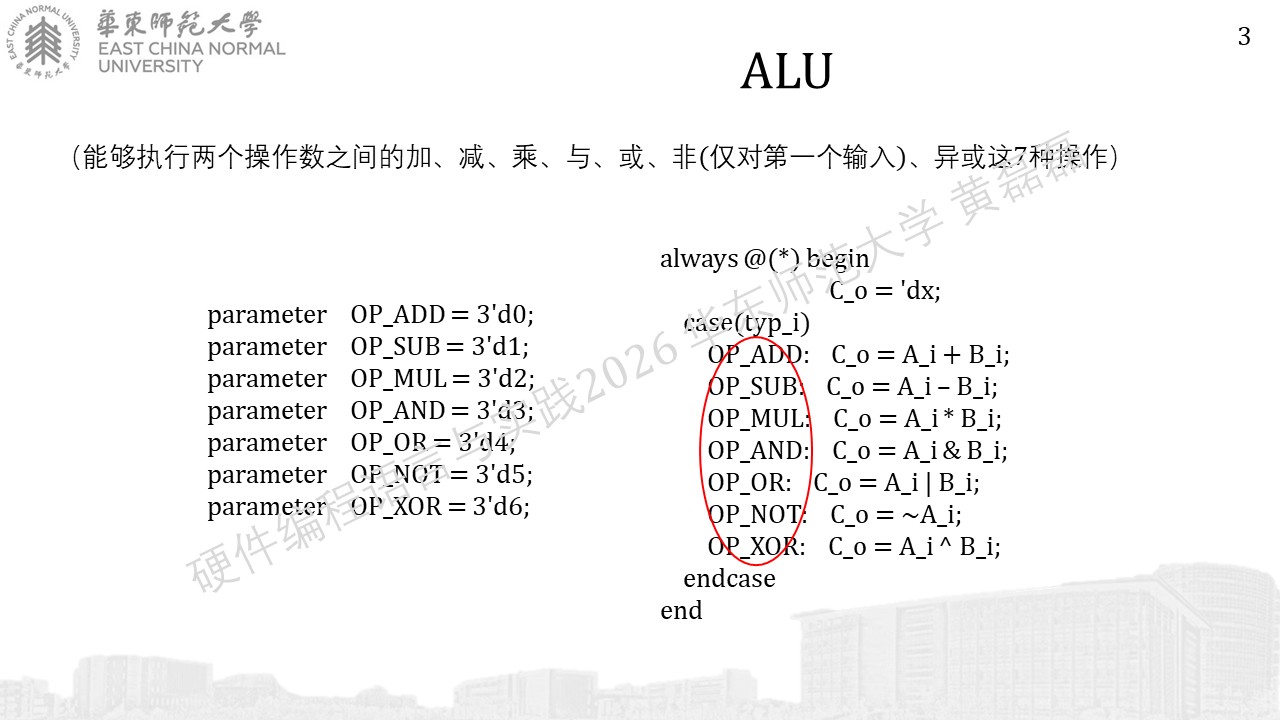

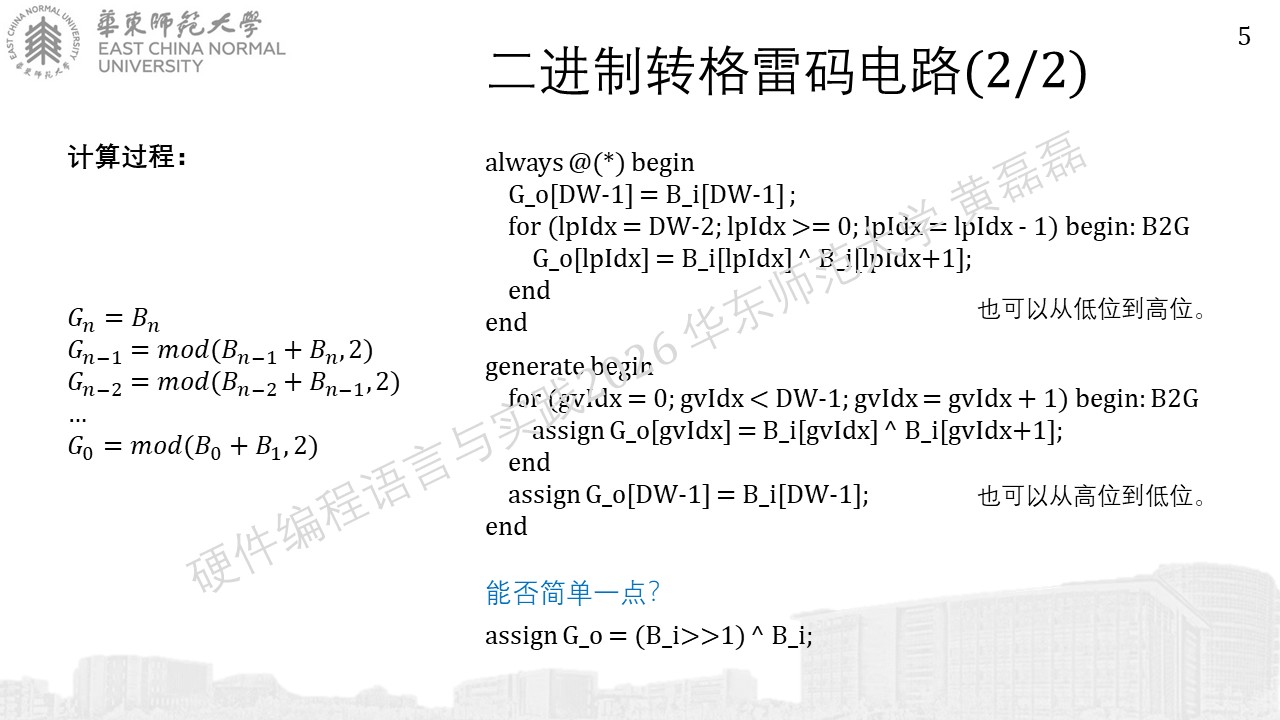

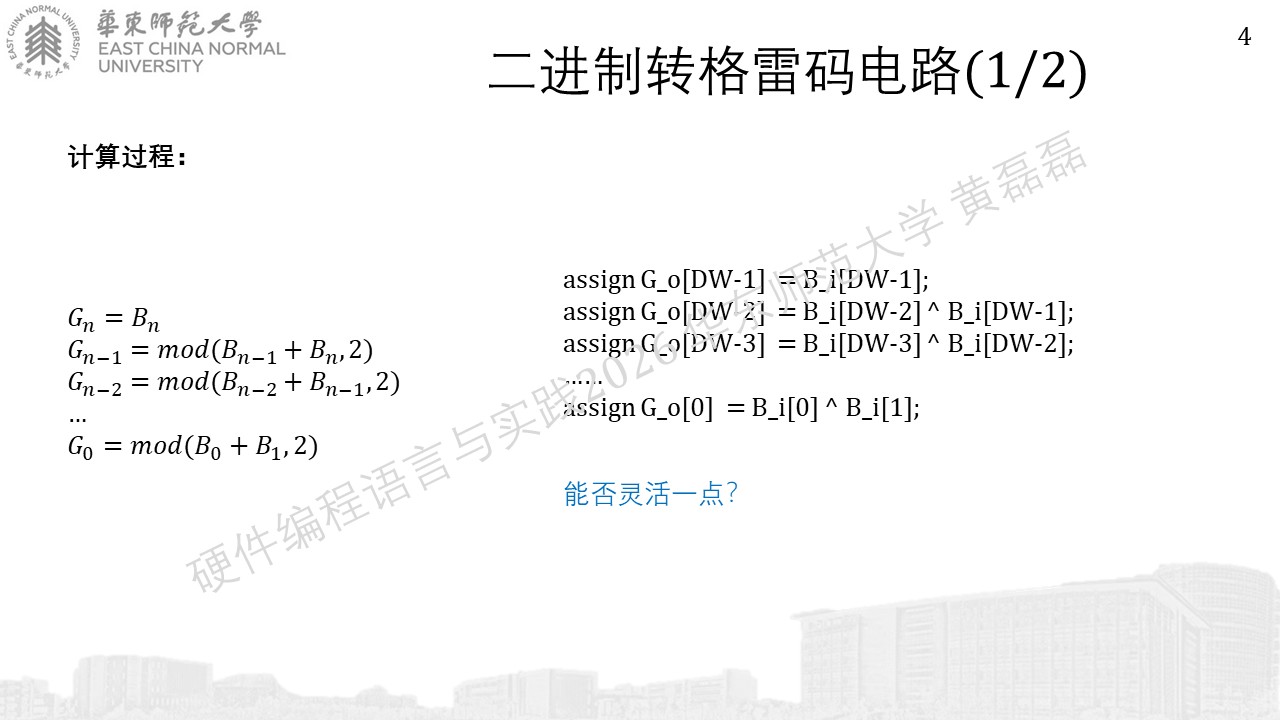

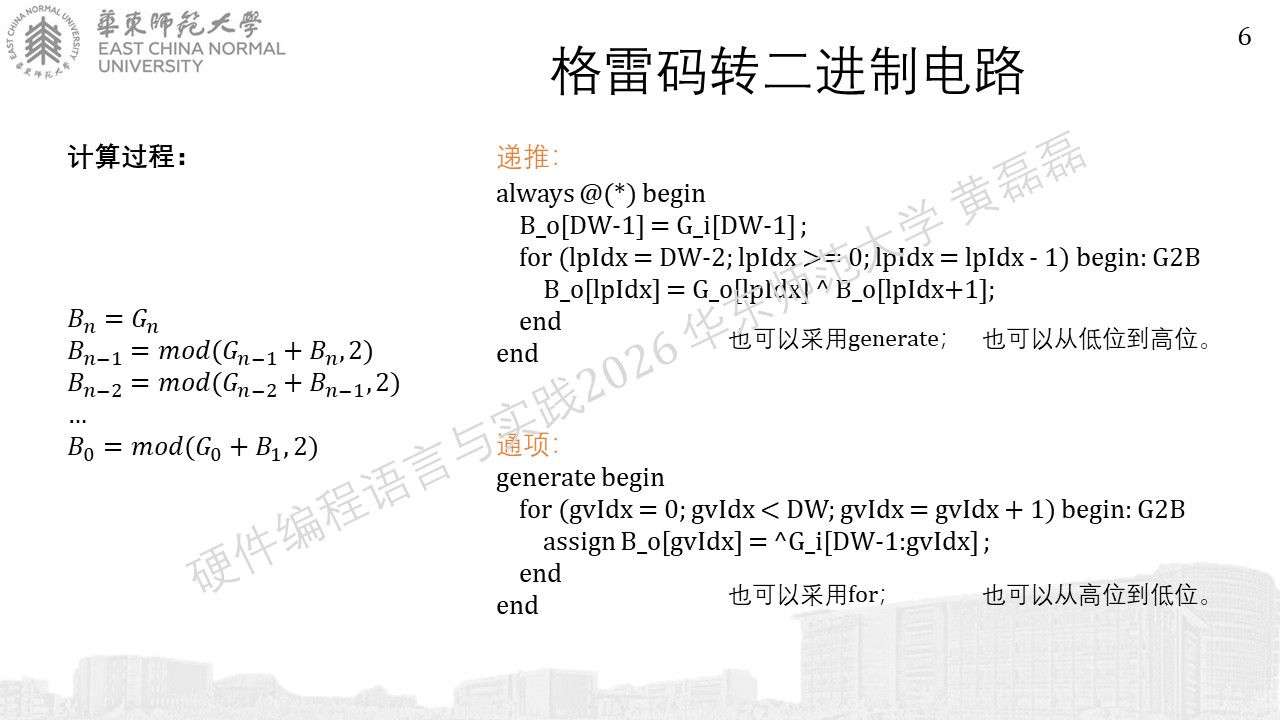

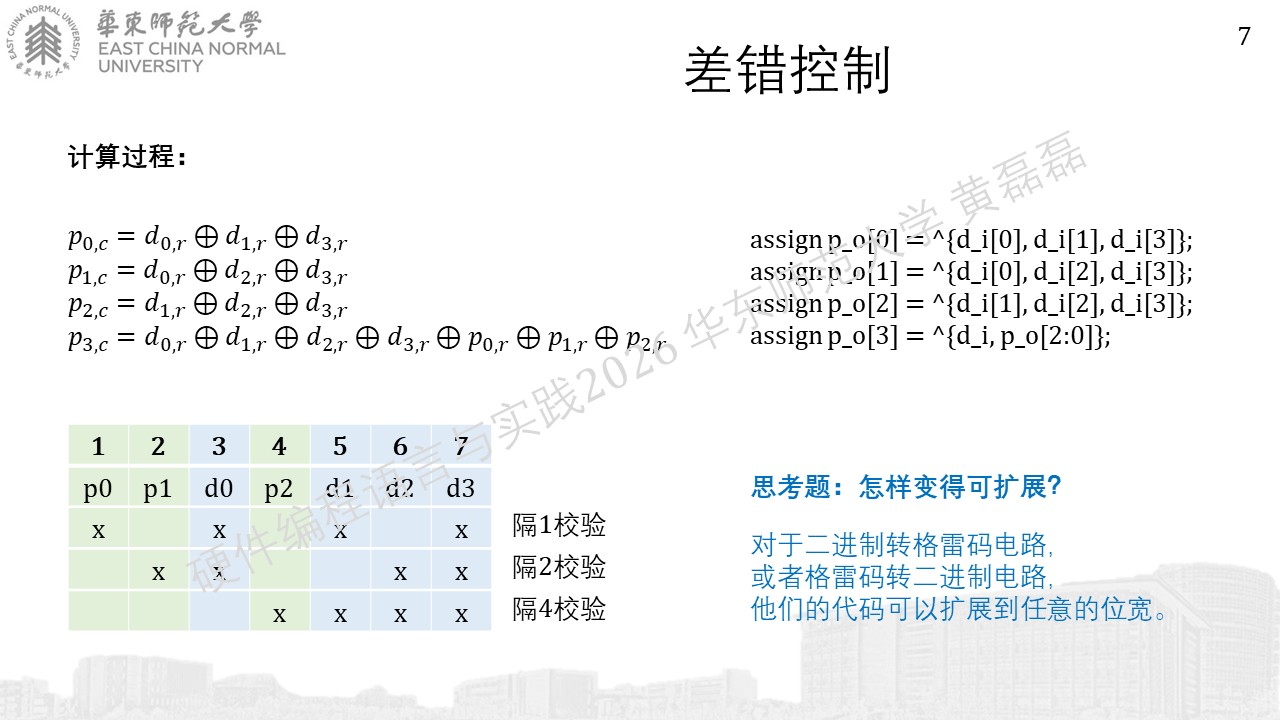

ALU、B2G、G2B、ECC

../../_images/%E5%B9%BB%E7%81%AF%E7%89%87239.JPG ../../_images/%E5%B9%BB%E7%81%AF%E7%89%87328.JPG ../../_images/%E5%B9%BB%E7%81%AF%E7%89%87425.JPG ../../_images/%E5%B9%BB%E7%81%AF%E7%89%87524.JPG ../../_images/%E5%B9%BB%E7%81%AF%E7%89%87612.JPG ../../_images/%E5%B9%BB%E7%81%AF%E7%89%87712.JPG

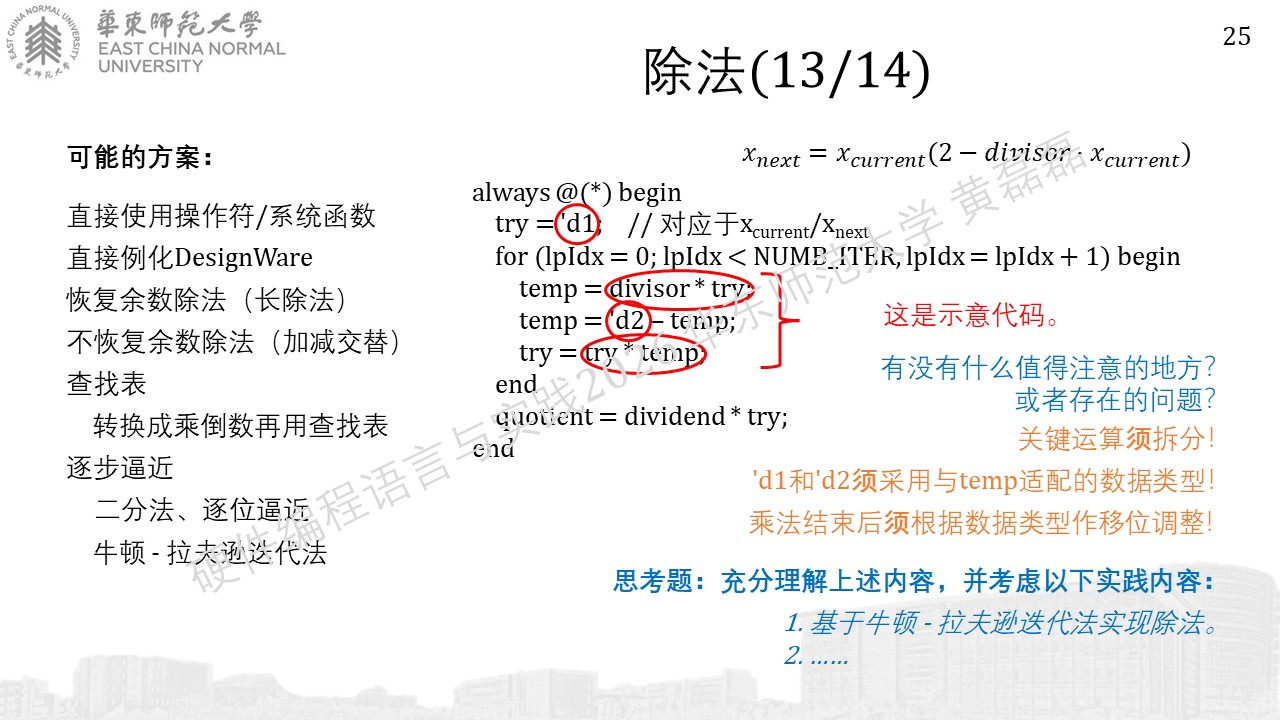

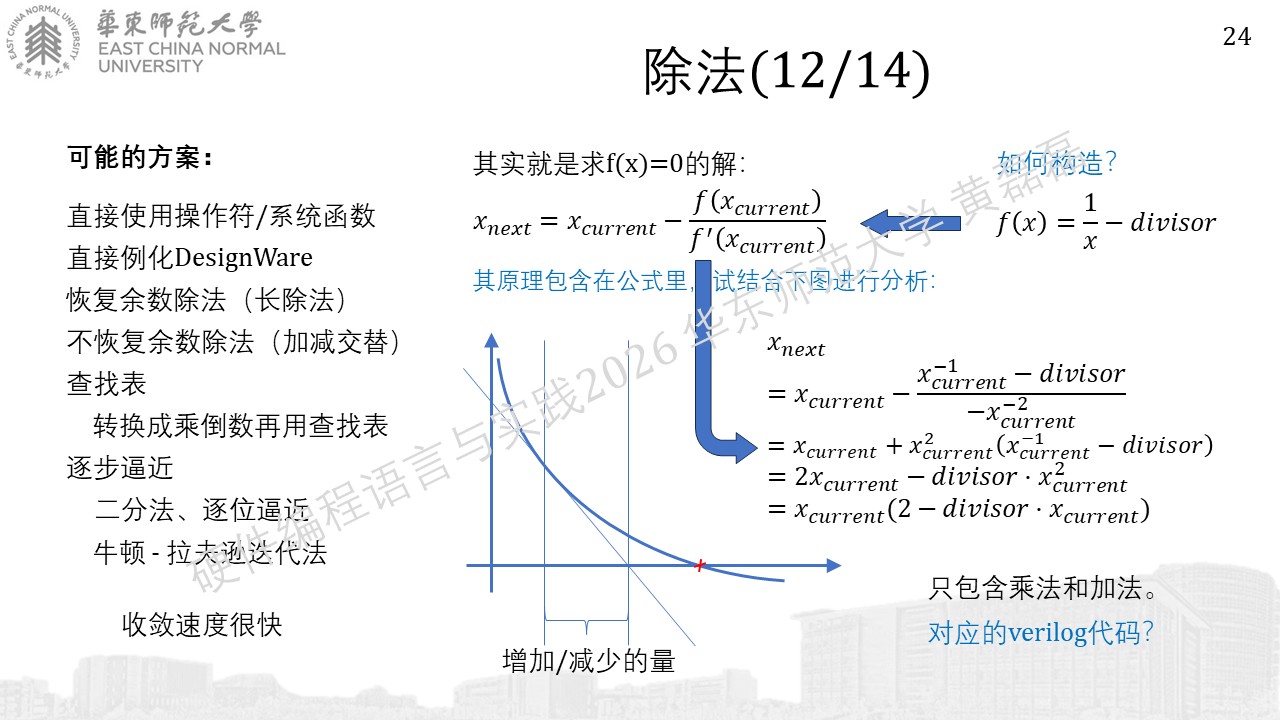

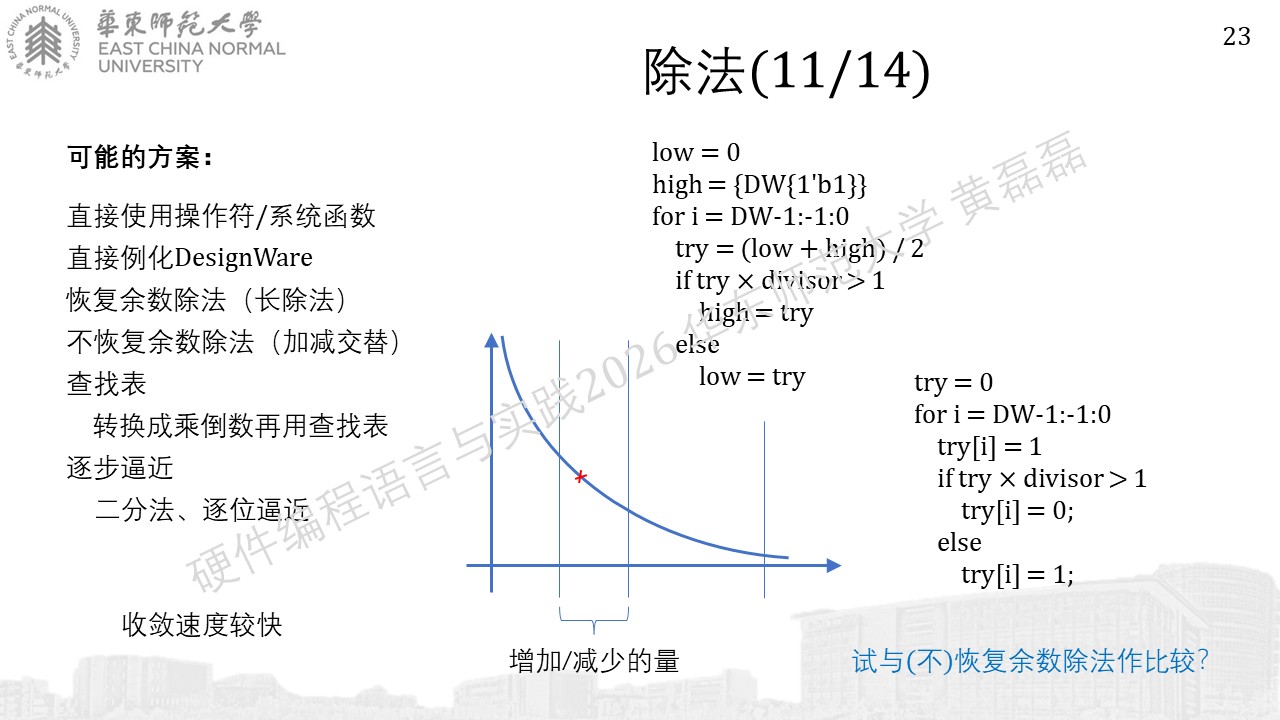

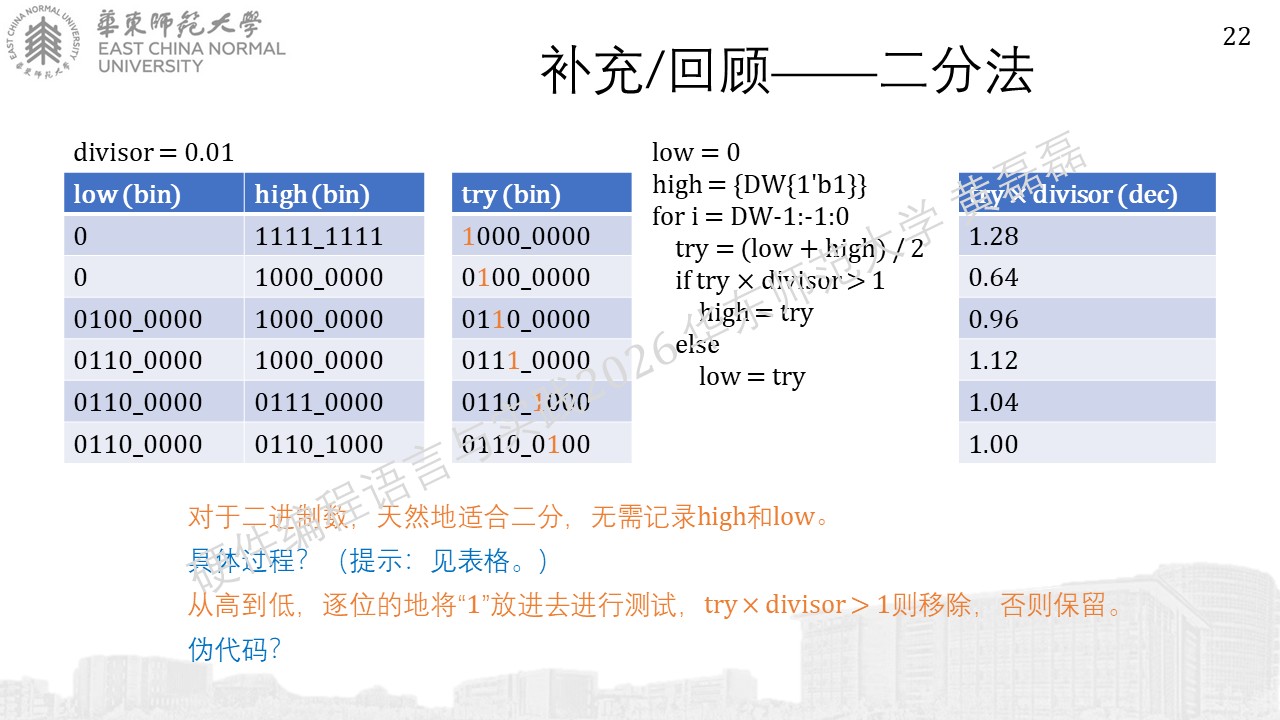

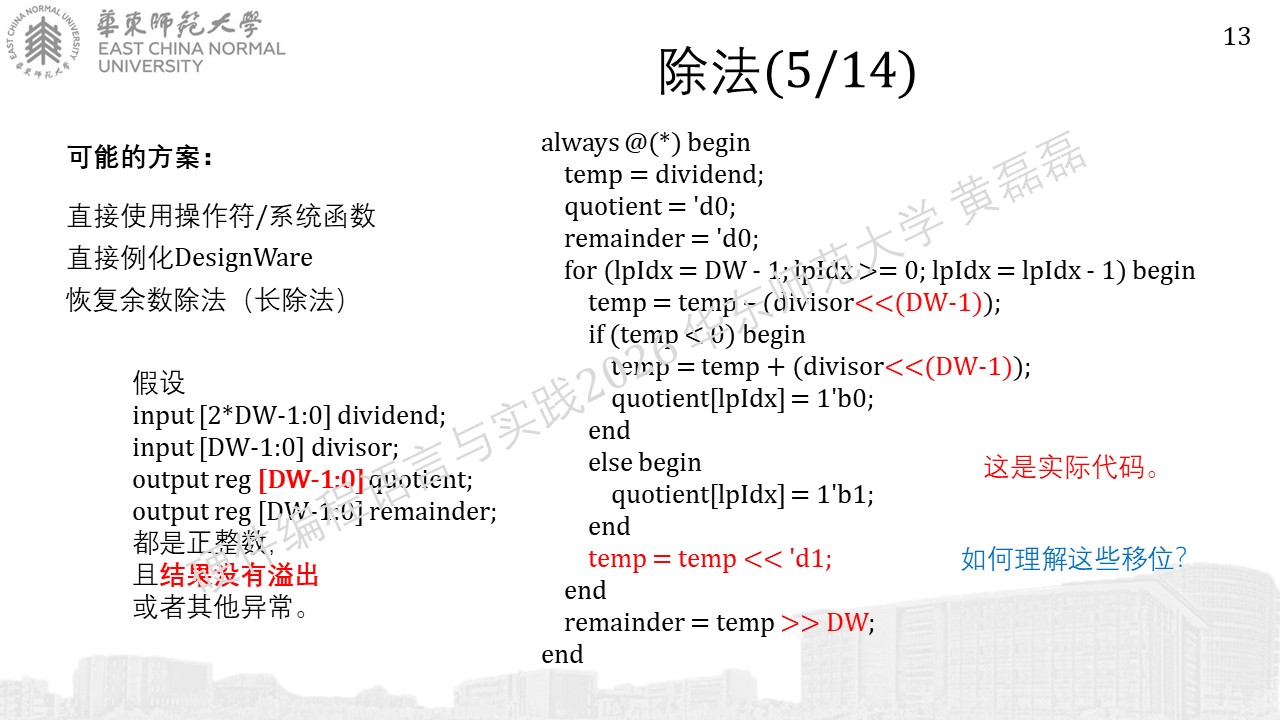

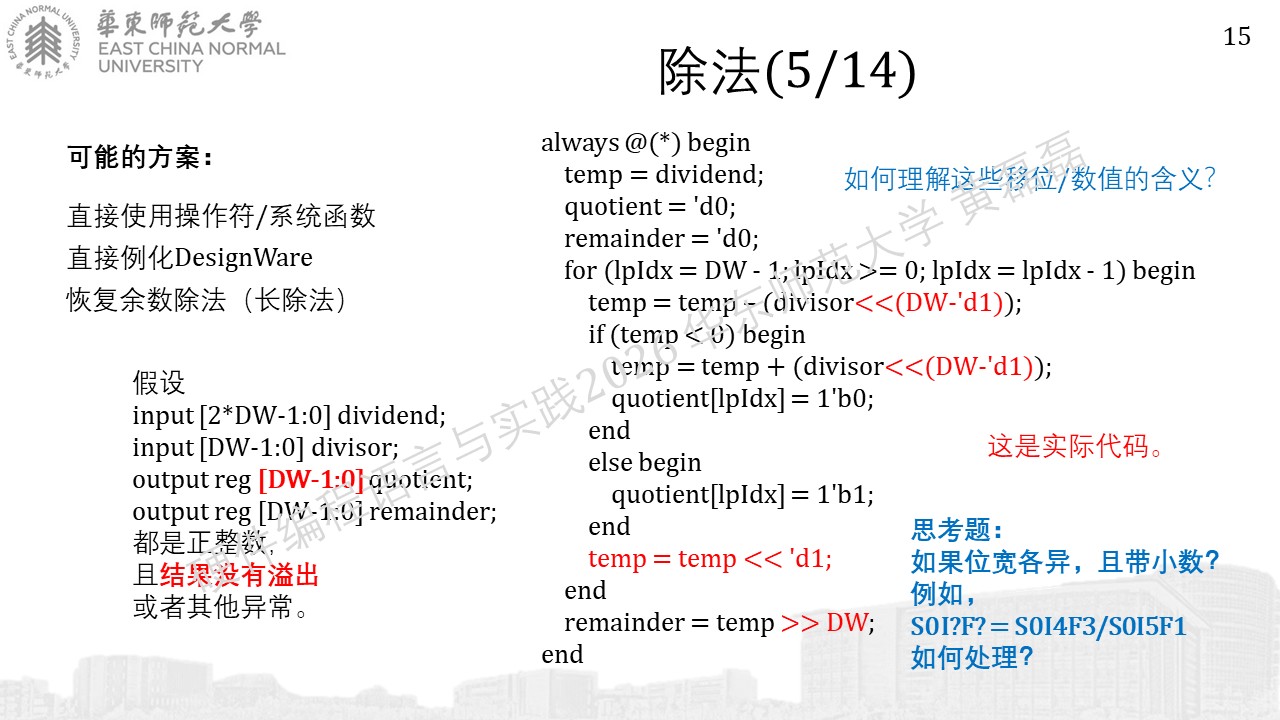

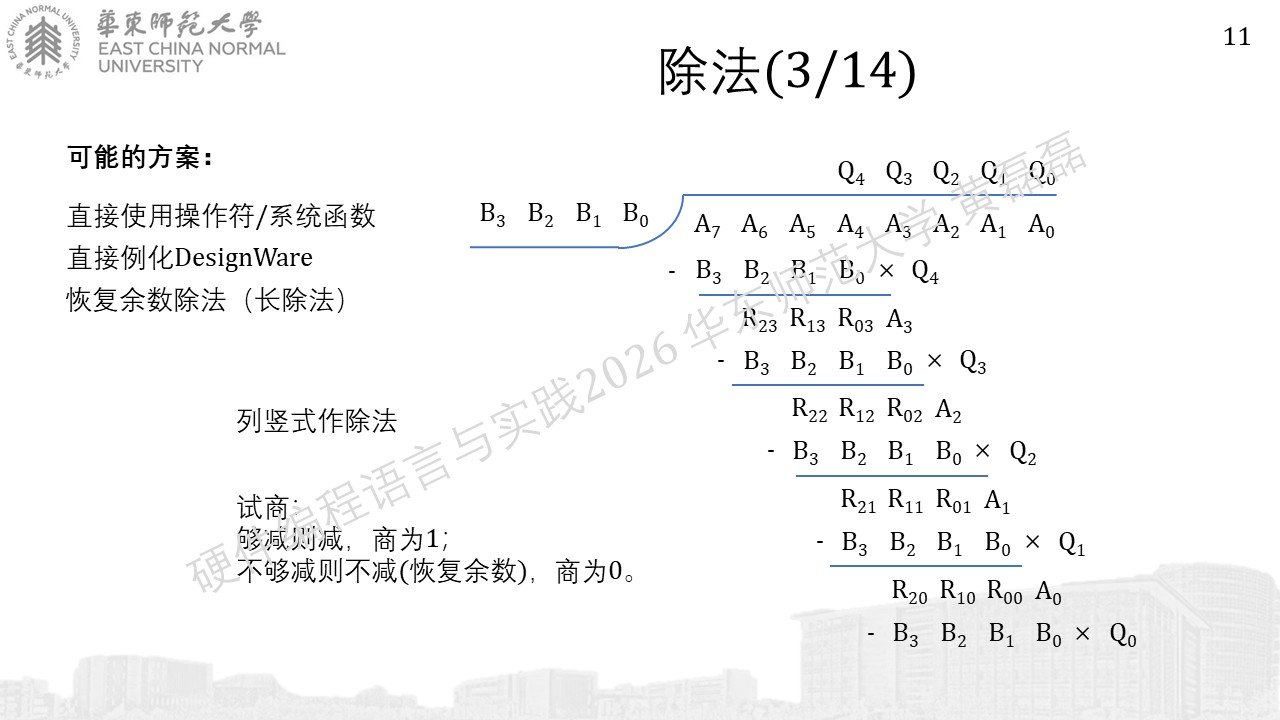

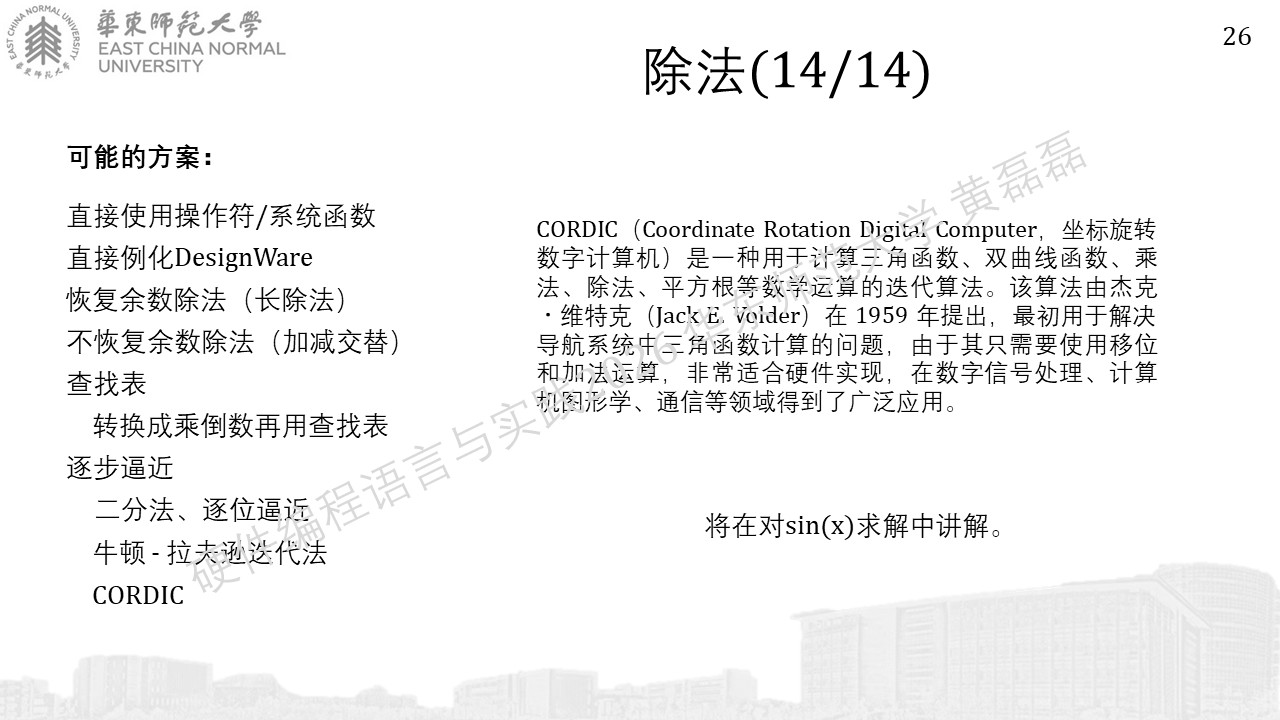

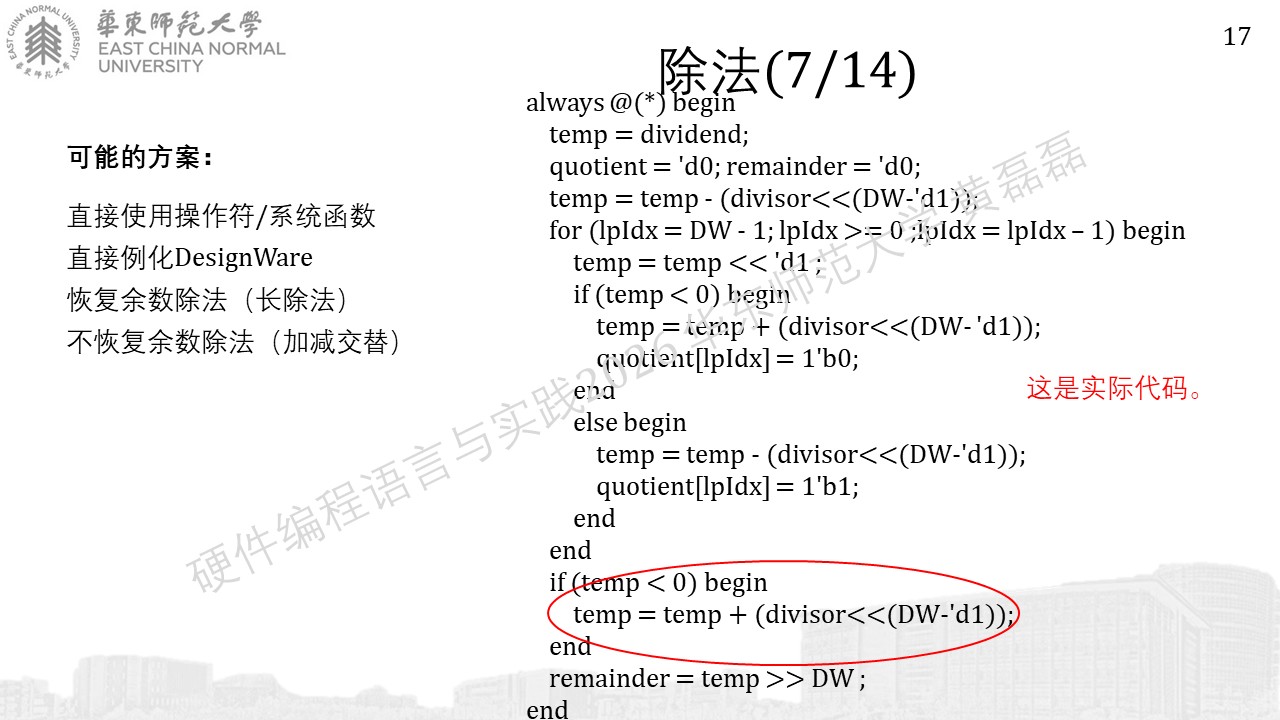

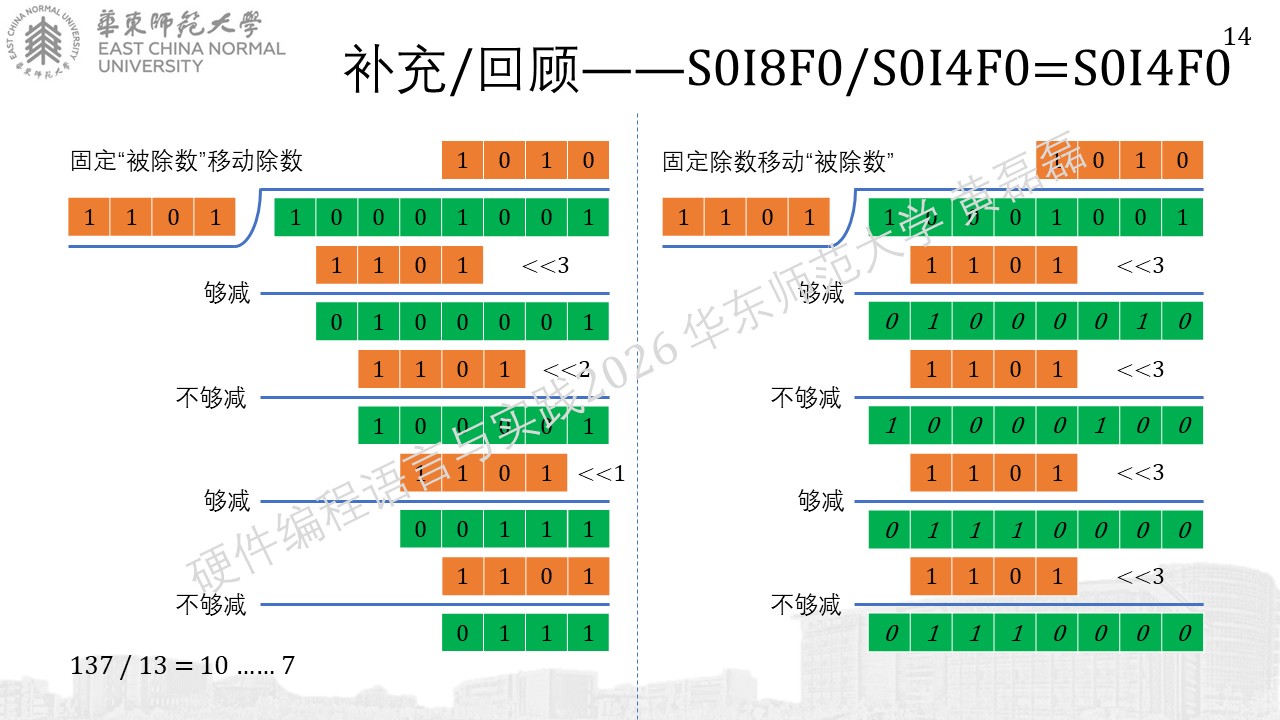

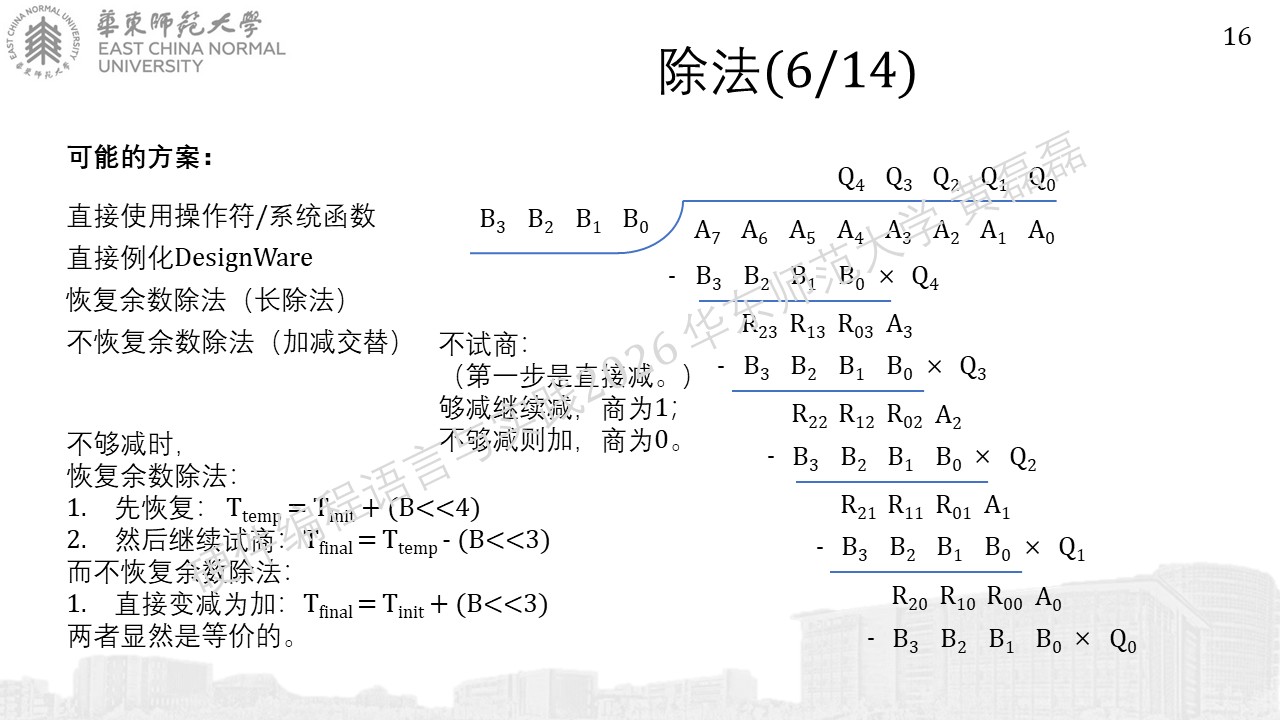

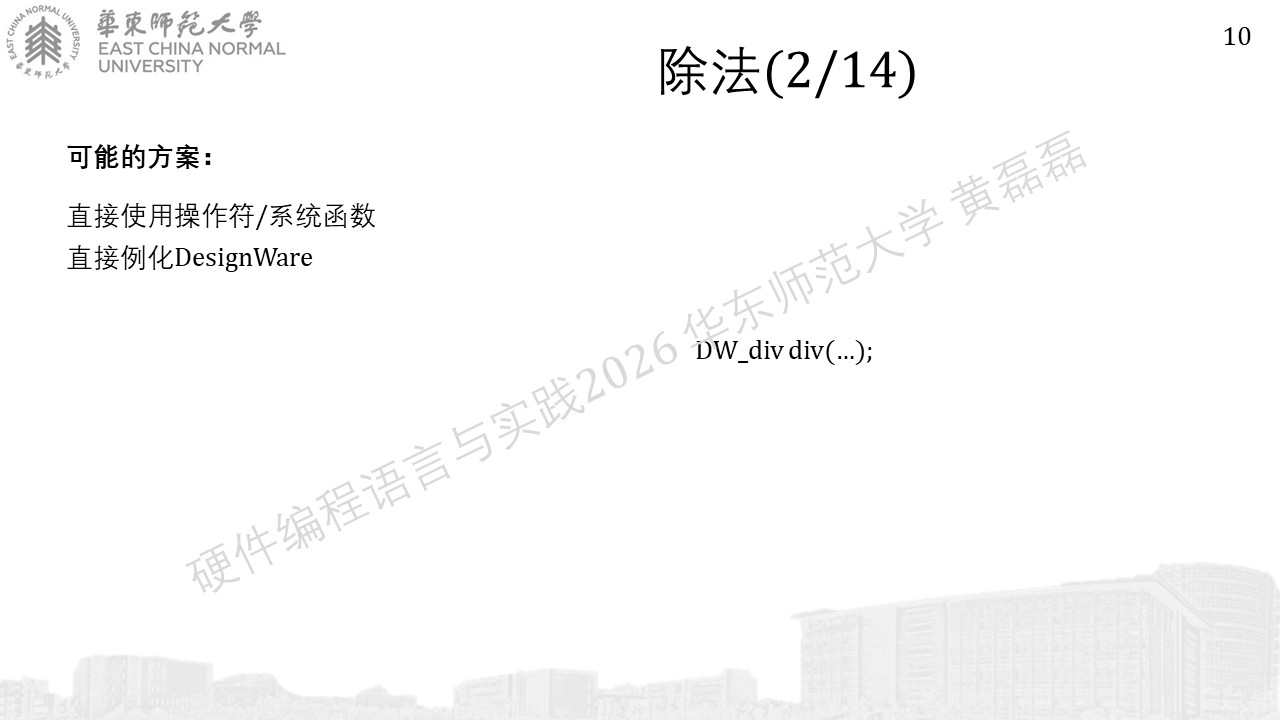

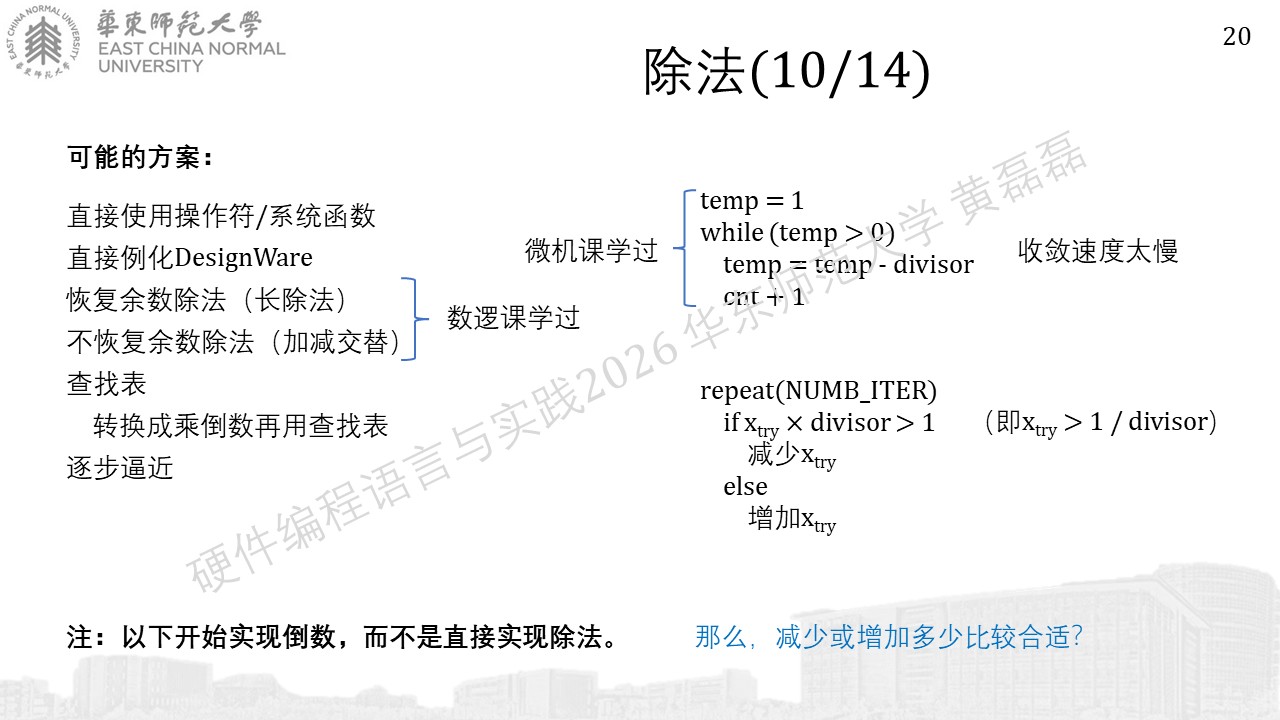

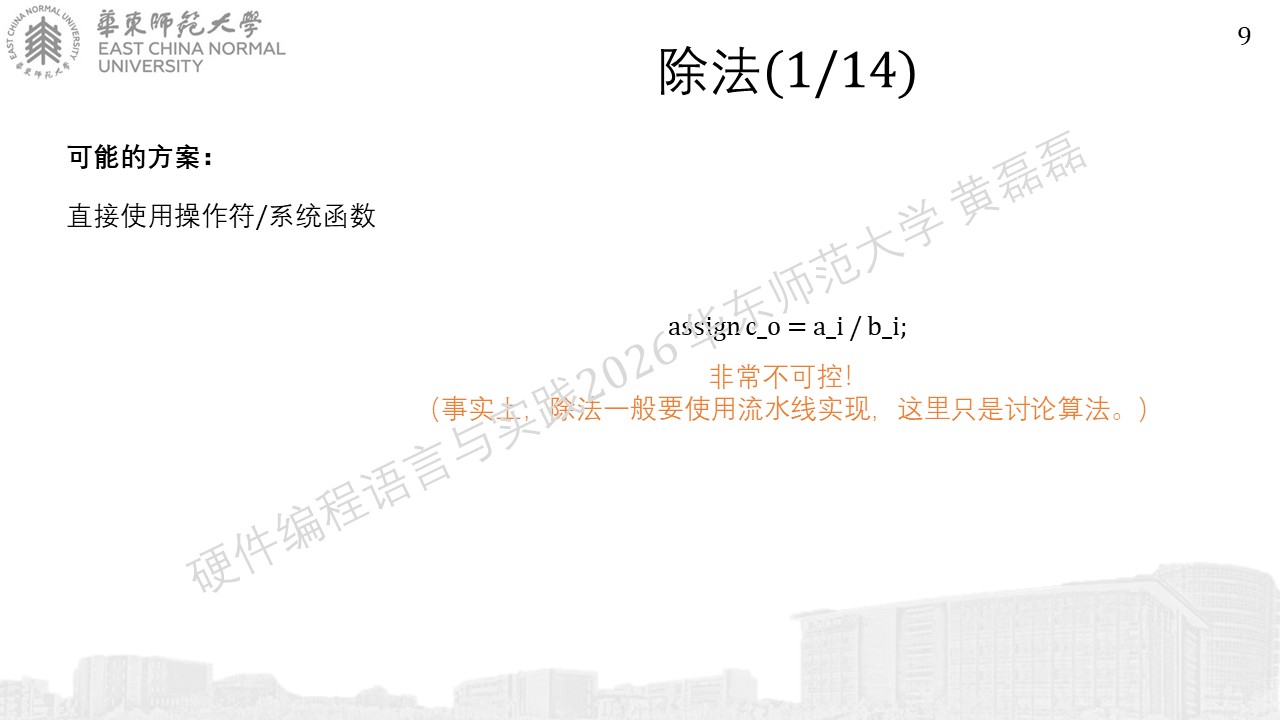

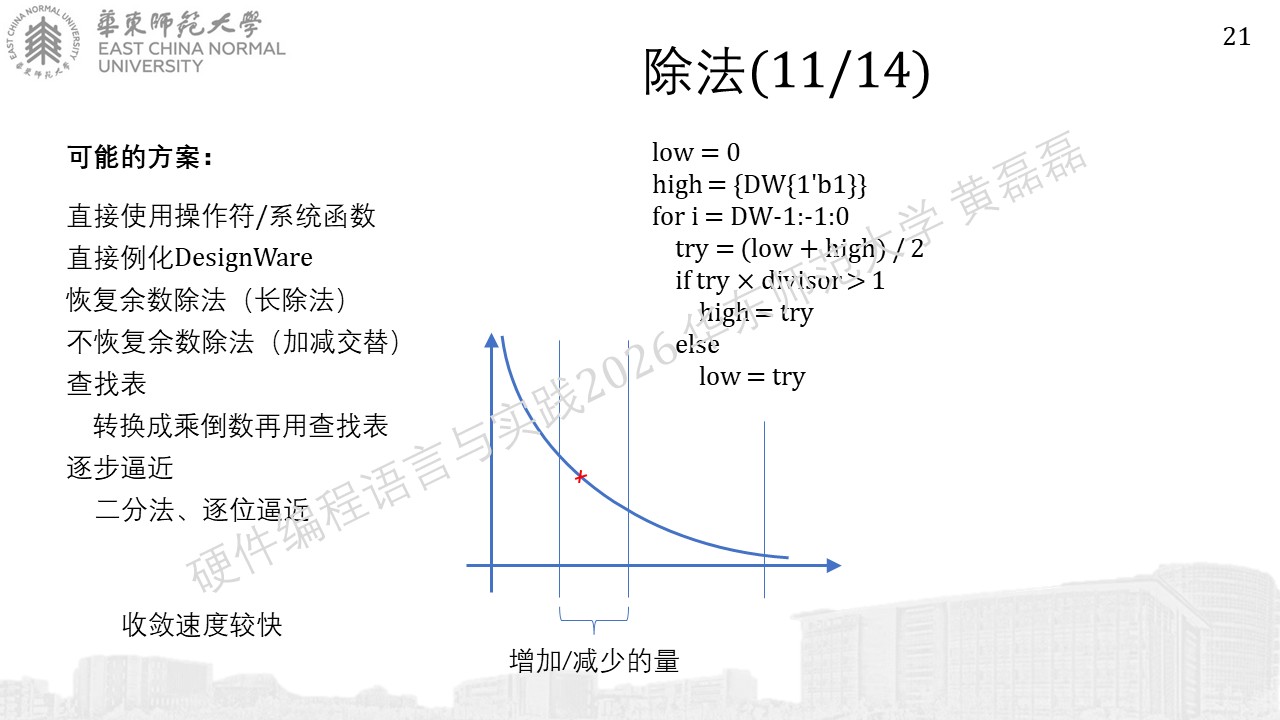

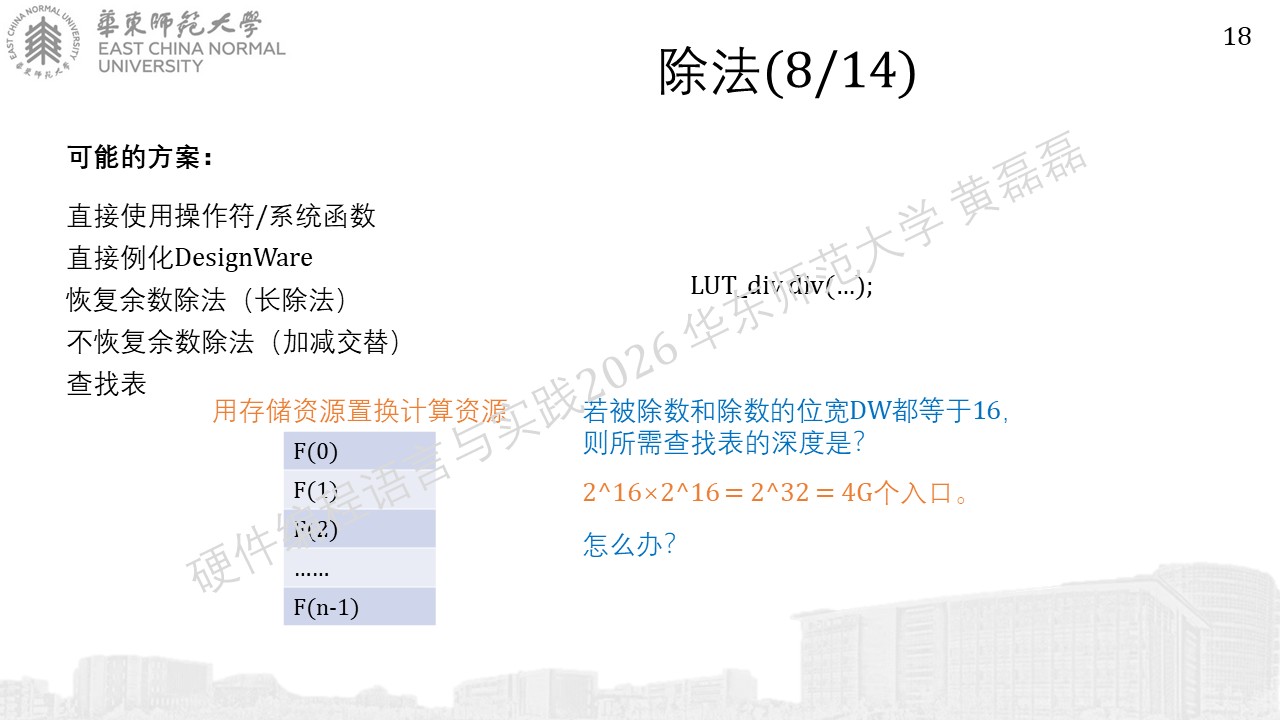

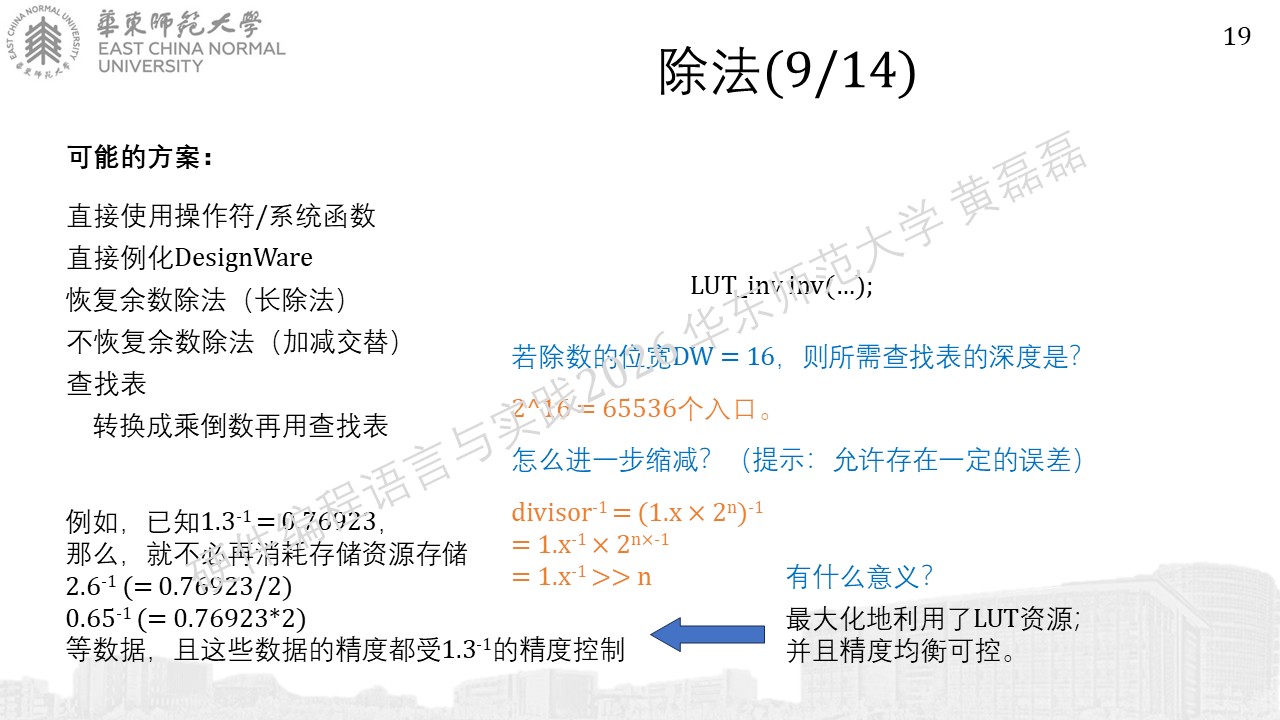

除法

../../_images/%E5%B9%BB%E7%81%AF%E7%89%87812.JPG ../../_images/%E5%B9%BB%E7%81%AF%E7%89%87912.JPG ../../_images/%E5%B9%BB%E7%81%AF%E7%89%871012.JPG ../../_images/%E5%B9%BB%E7%81%AF%E7%89%871116.JPG ../../_images/%E5%B9%BB%E7%81%AF%E7%89%871213.JPG ../../_images/%E5%B9%BB%E7%81%AF%E7%89%871312.JPG ../../_images/%E5%B9%BB%E7%81%AF%E7%89%871412.JPG ../../_images/%E5%B9%BB%E7%81%AF%E7%89%871512.JPG ../../_images/%E5%B9%BB%E7%81%AF%E7%89%871612.JPG ../../_images/%E5%B9%BB%E7%81%AF%E7%89%871711.JPG ../../_images/%E5%B9%BB%E7%81%AF%E7%89%871811.JPG ../../_images/%E5%B9%BB%E7%81%AF%E7%89%871910.JPG ../../_images/%E5%B9%BB%E7%81%AF%E7%89%87209.JPG ../../_images/%E5%B9%BB%E7%81%AF%E7%89%872114.JPG ../../_images/%E5%B9%BB%E7%81%AF%E7%89%872211.JPG ../../_images/%E5%B9%BB%E7%81%AF%E7%89%872310.JPG ../../_images/%E5%B9%BB%E7%81%AF%E7%89%87247.JPG ../../_images/%E5%B9%BB%E7%81%AF%E7%89%87256.JPG

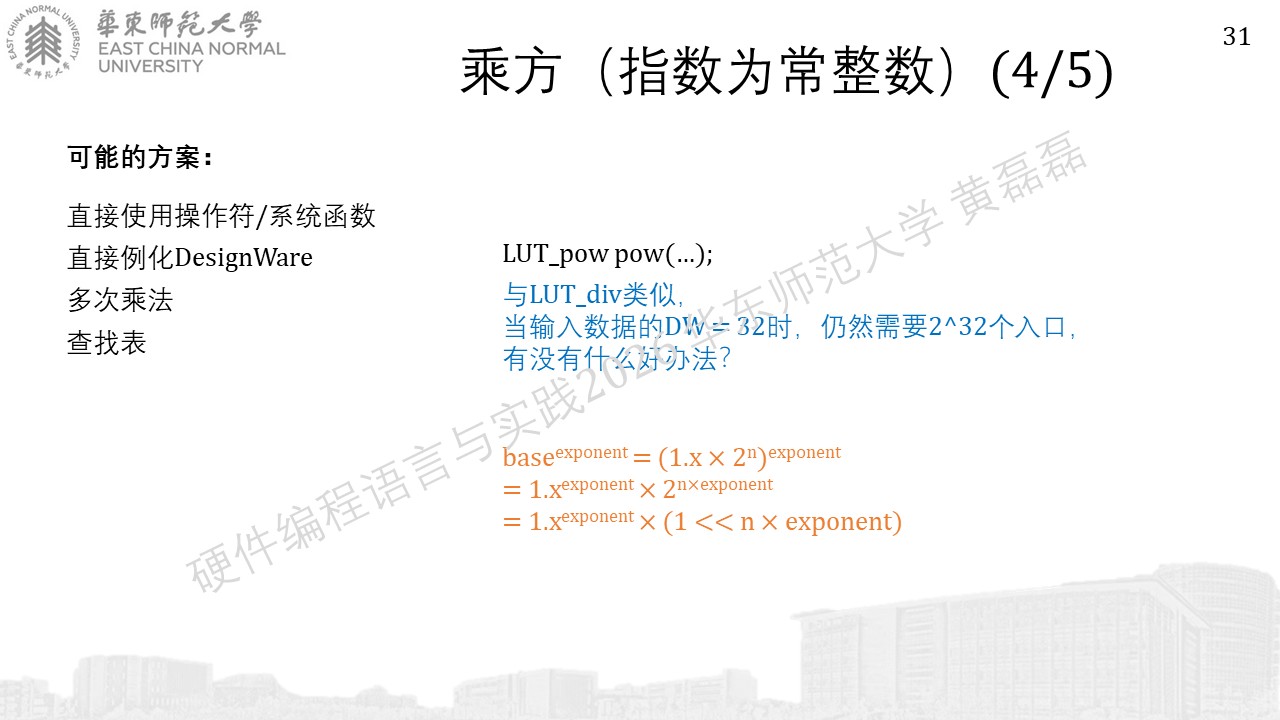

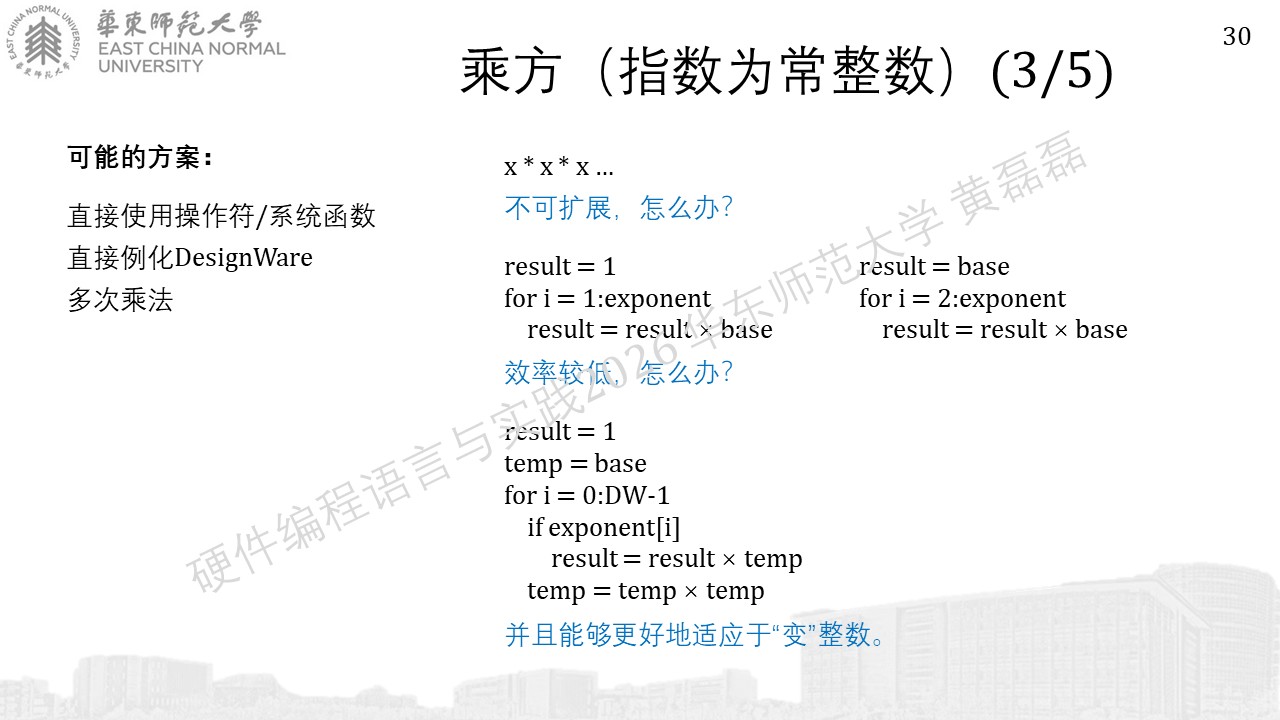

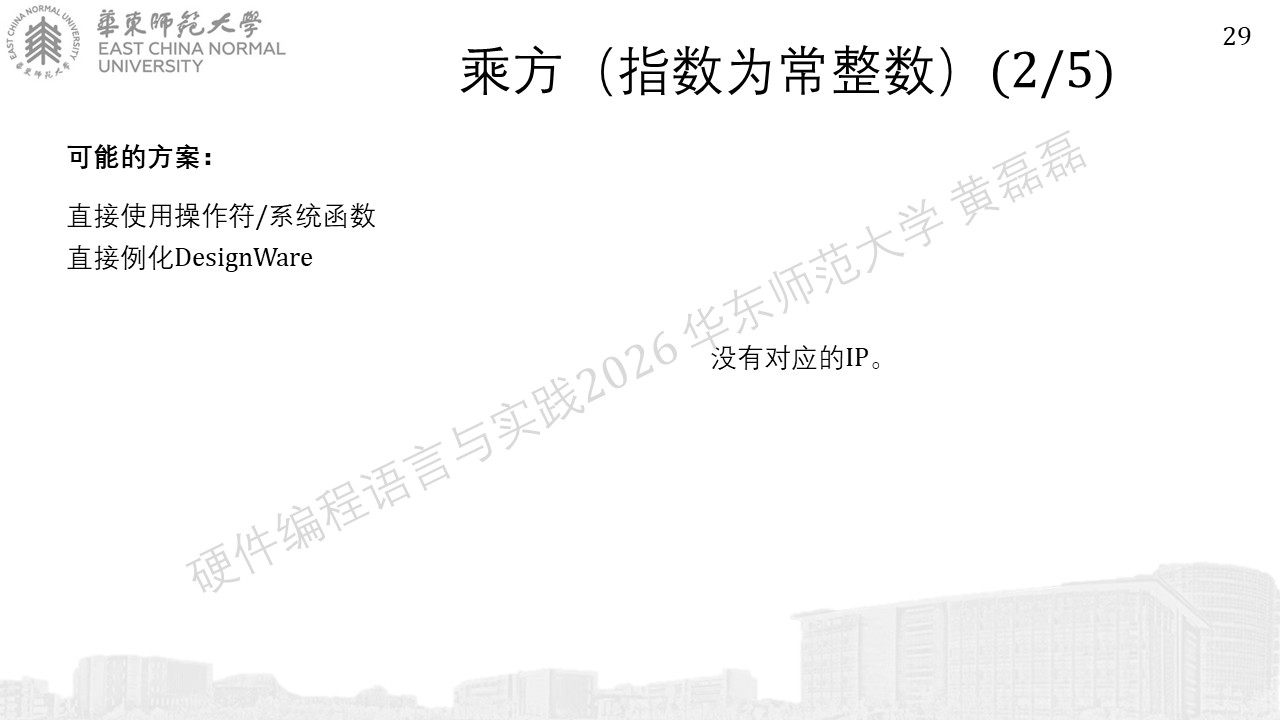

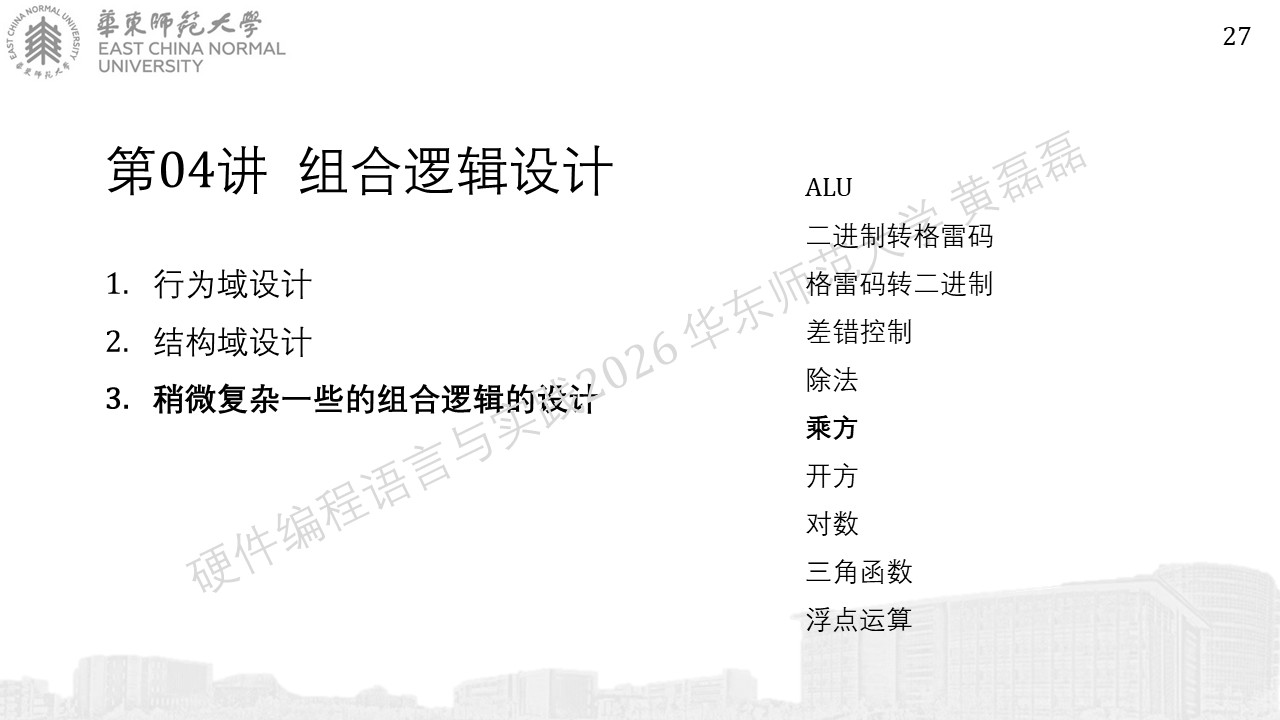

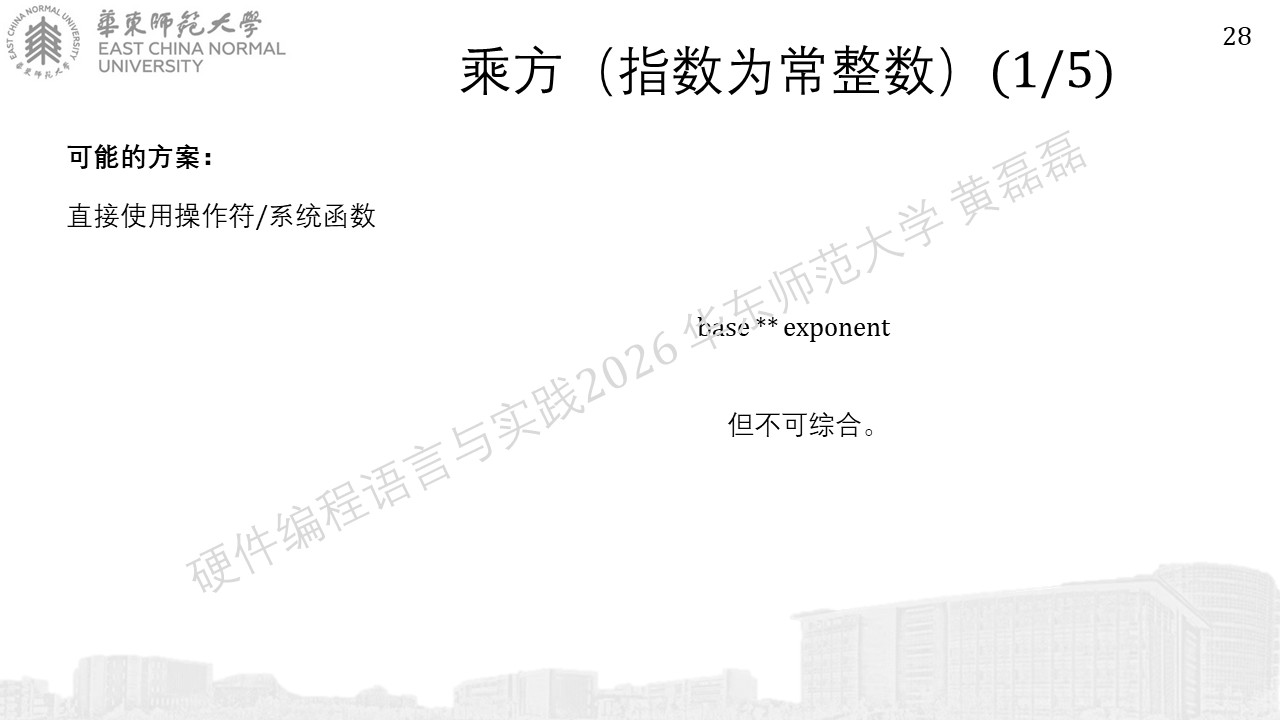

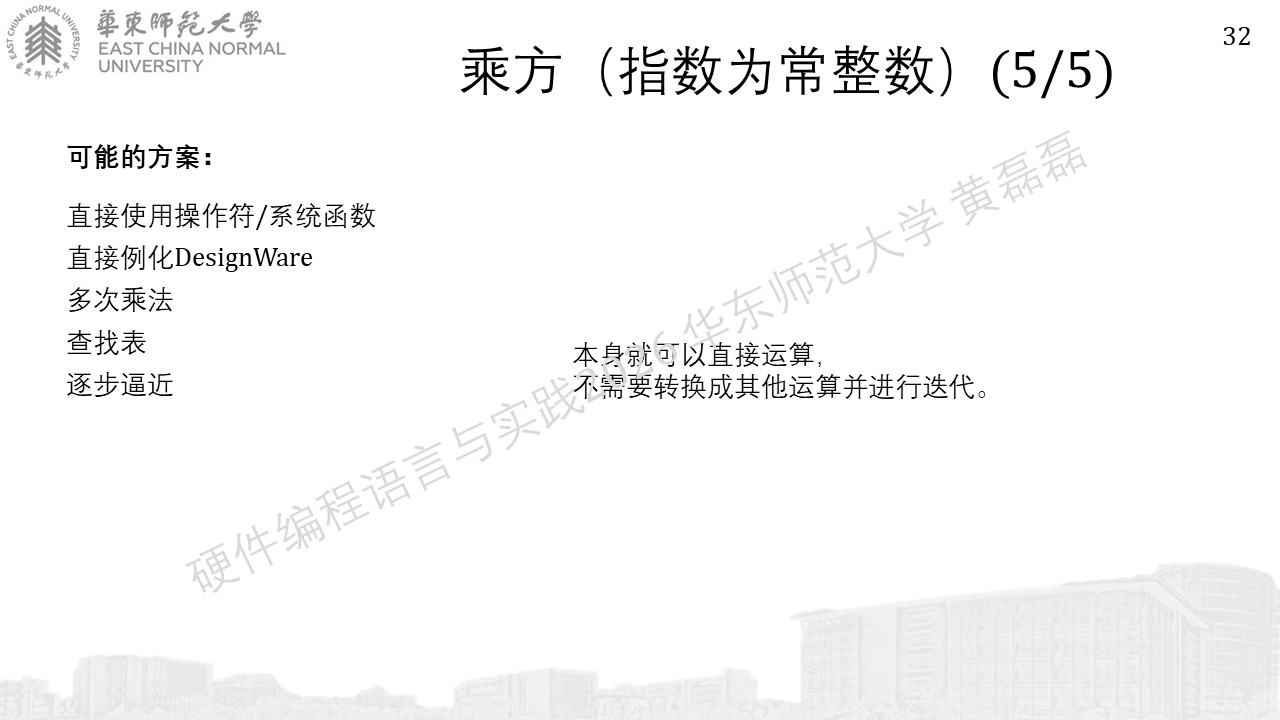

乘方

../../_images/%E5%B9%BB%E7%81%AF%E7%89%87266.JPG ../../_images/%E5%B9%BB%E7%81%AF%E7%89%87275.JPG ../../_images/%E5%B9%BB%E7%81%AF%E7%89%87285.JPG ../../_images/%E5%B9%BB%E7%81%AF%E7%89%87295.JPG ../../_images/%E5%B9%BB%E7%81%AF%E7%89%87305.JPG ../../_images/%E5%B9%BB%E7%81%AF%E7%89%873111.JPG ../../_images/%E5%B9%BB%E7%81%AF%E7%89%87329.JPG

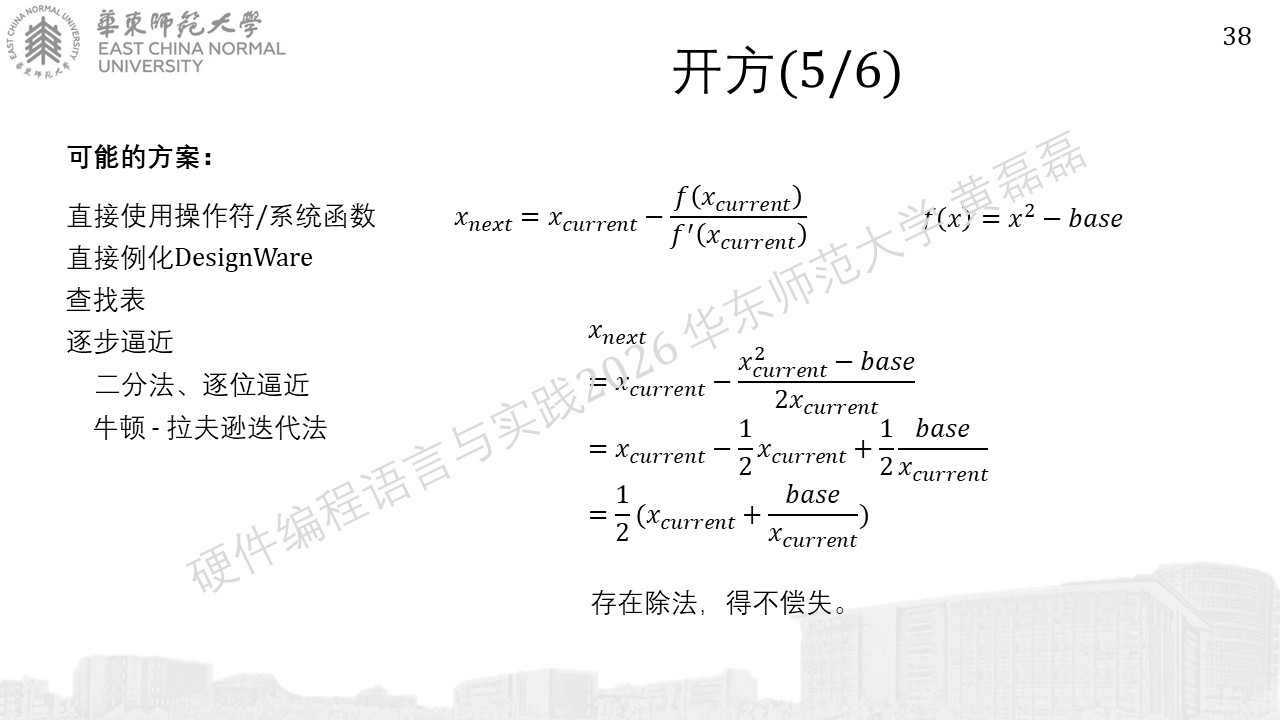

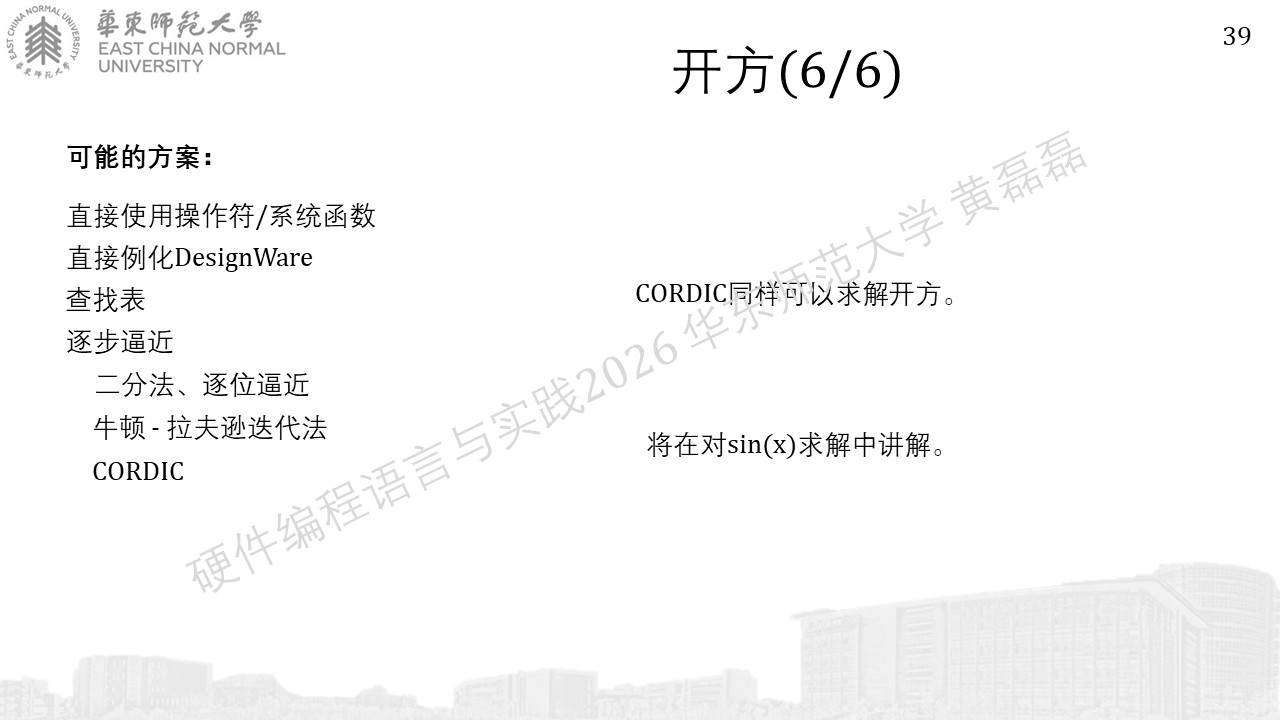

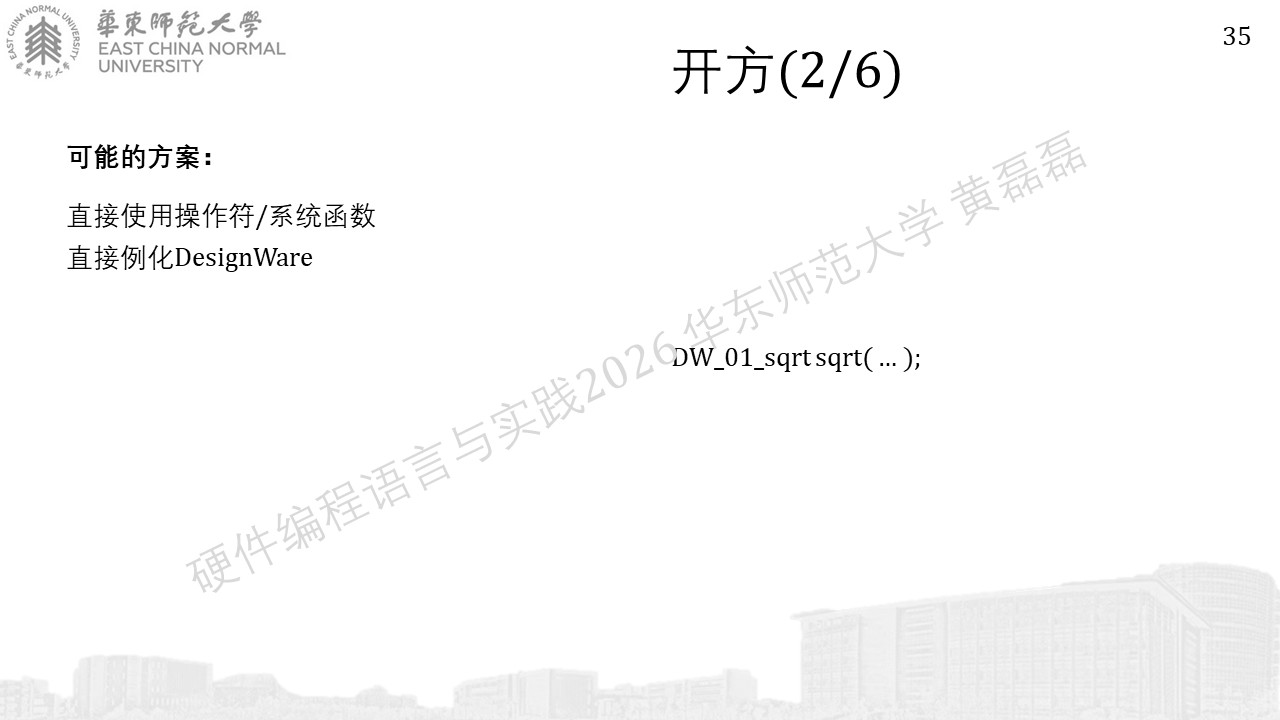

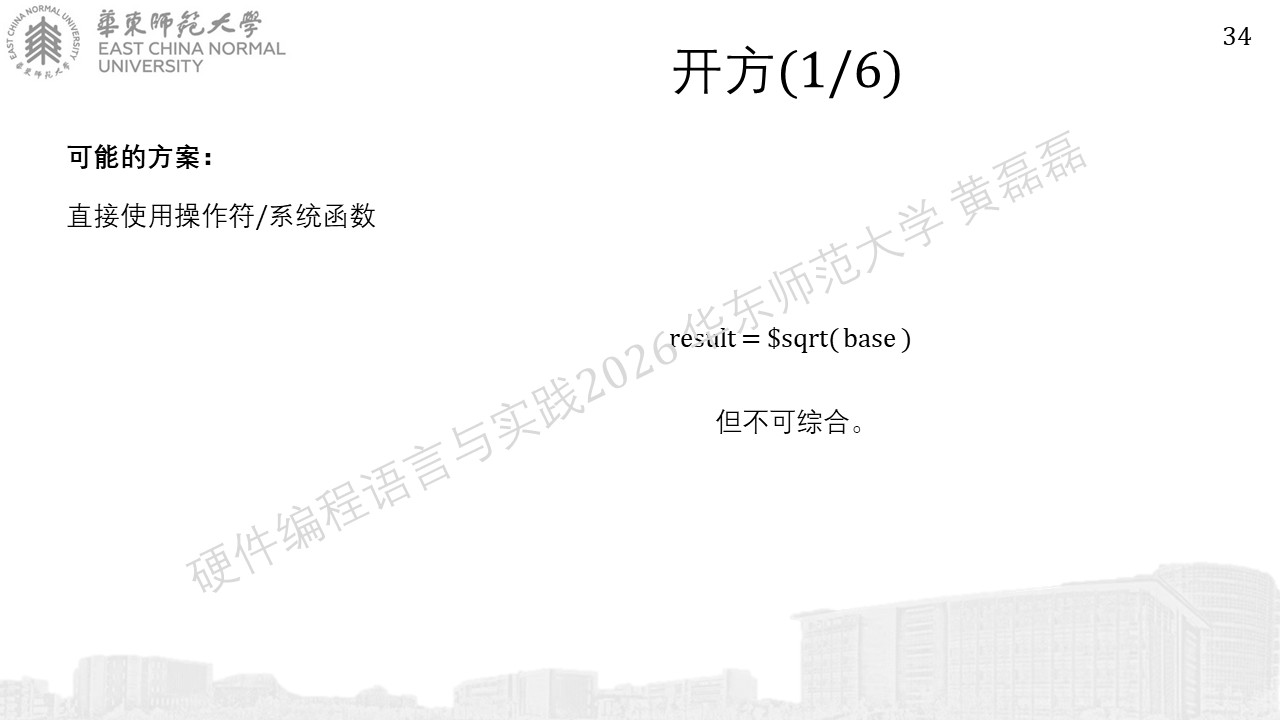

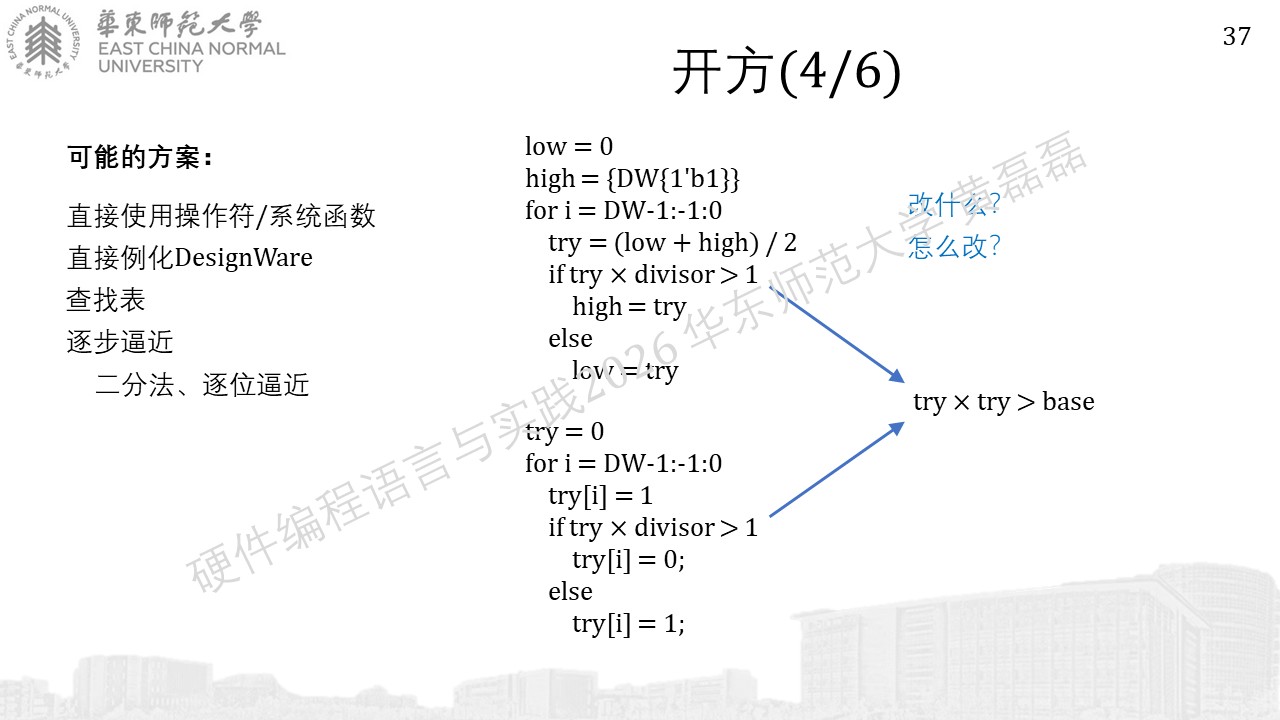

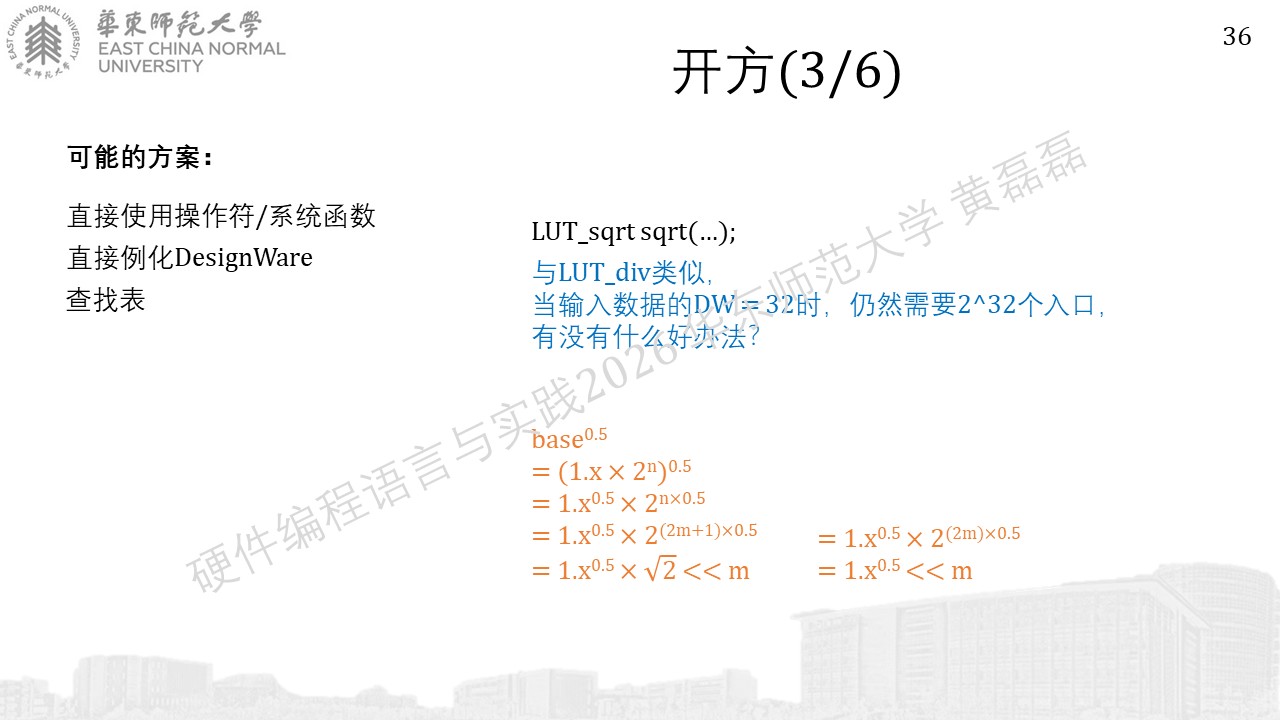

开方

../../_images/%E5%B9%BB%E7%81%AF%E7%89%87335.JPG ../../_images/%E5%B9%BB%E7%81%AF%E7%89%87344.JPG ../../_images/%E5%B9%BB%E7%81%AF%E7%89%87354.JPG ../../_images/%E5%B9%BB%E7%81%AF%E7%89%87364.JPG ../../_images/%E5%B9%BB%E7%81%AF%E7%89%87374.JPG ../../_images/%E5%B9%BB%E7%81%AF%E7%89%87384.JPG ../../_images/%E5%B9%BB%E7%81%AF%E7%89%87394.JPG

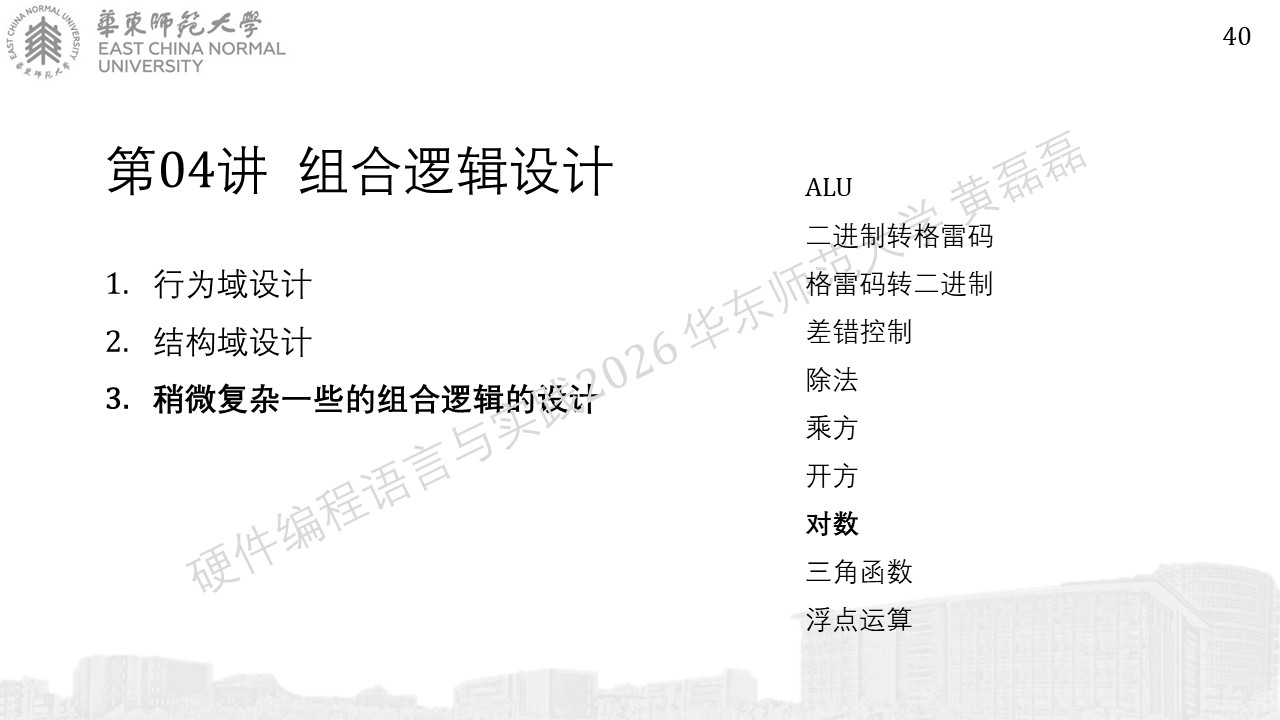

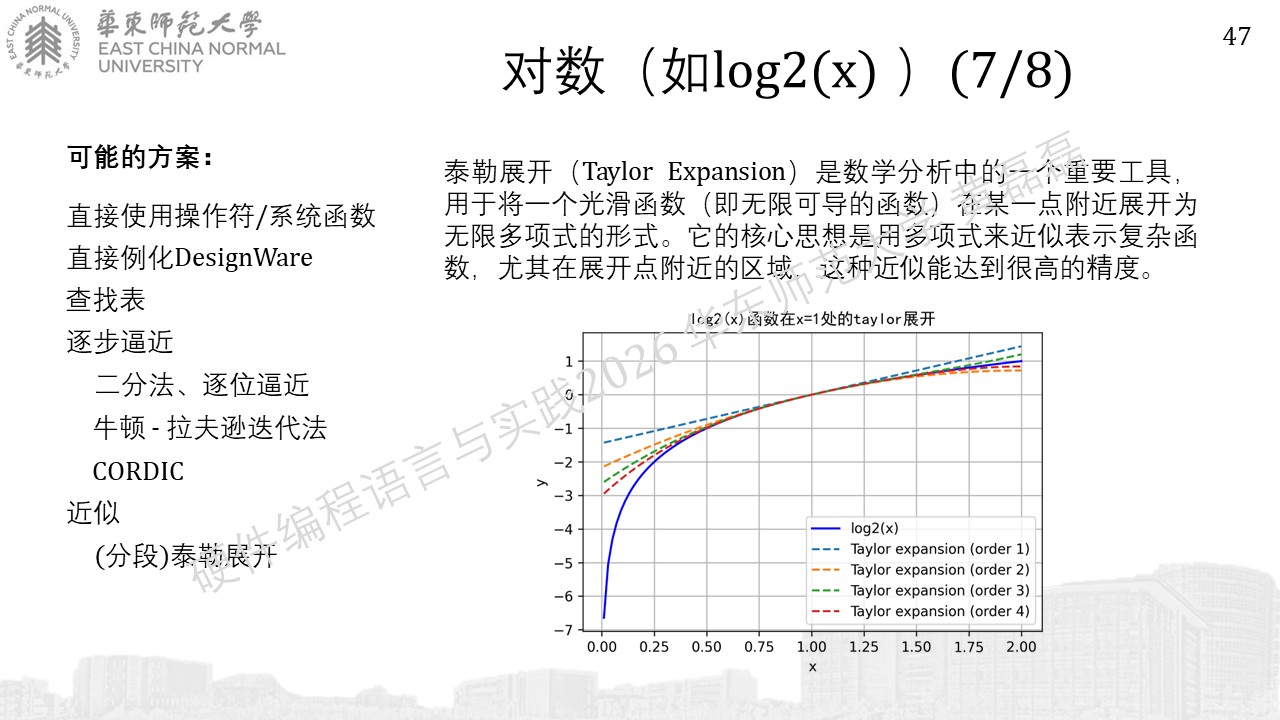

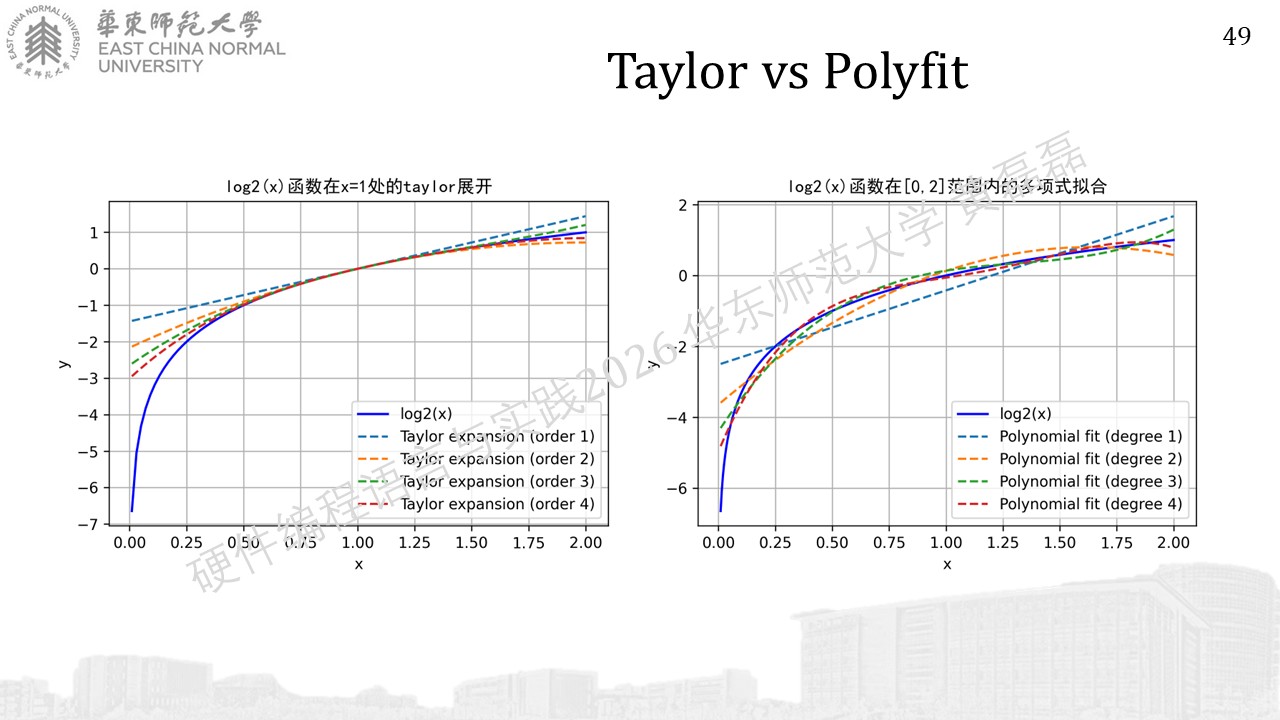

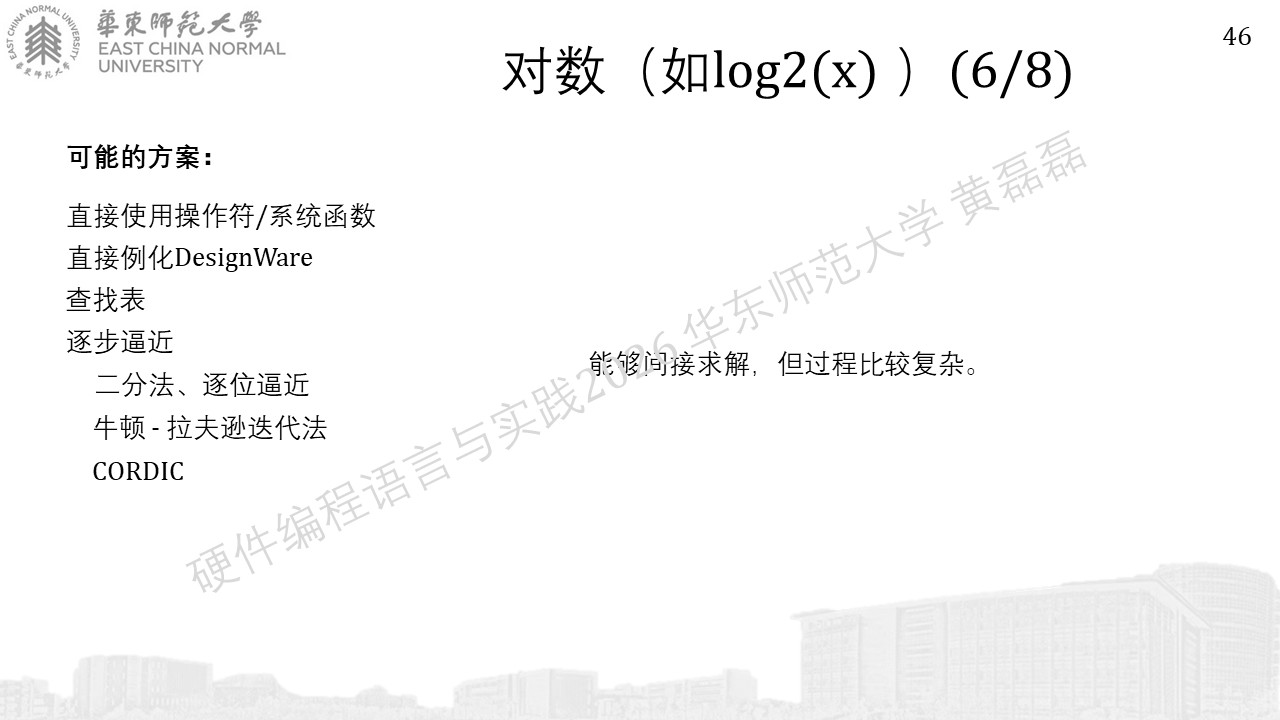

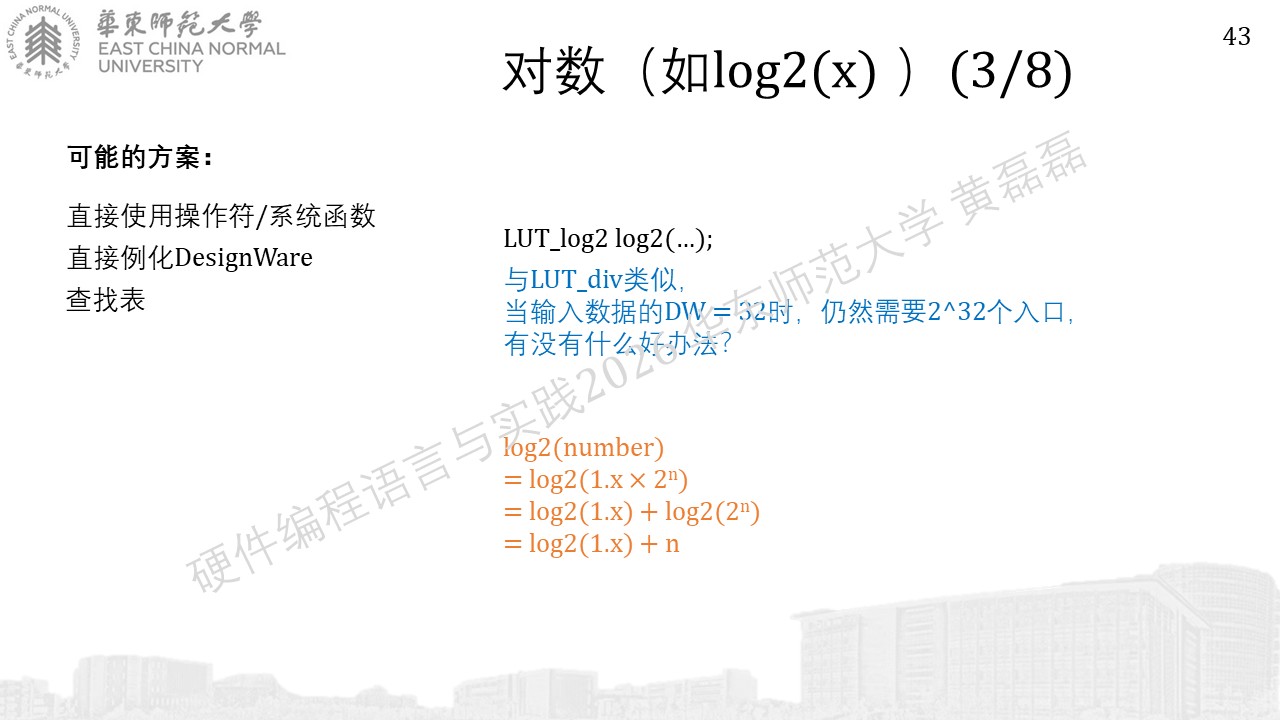

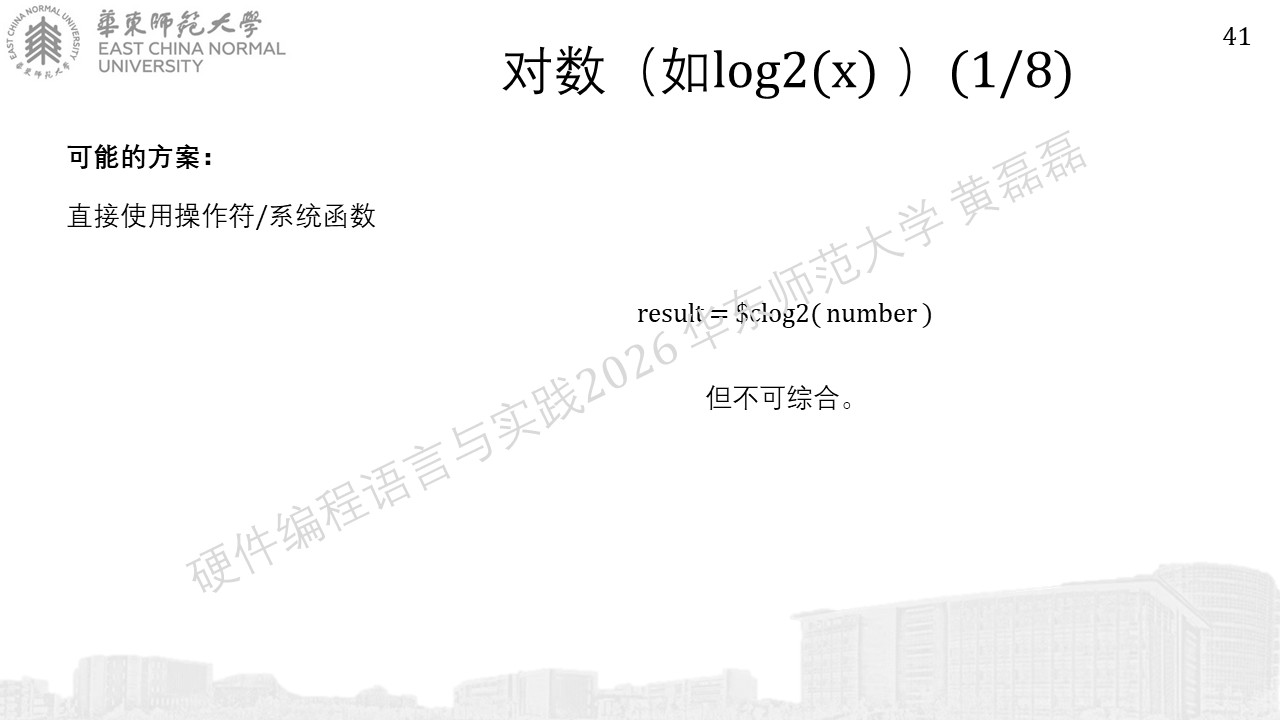

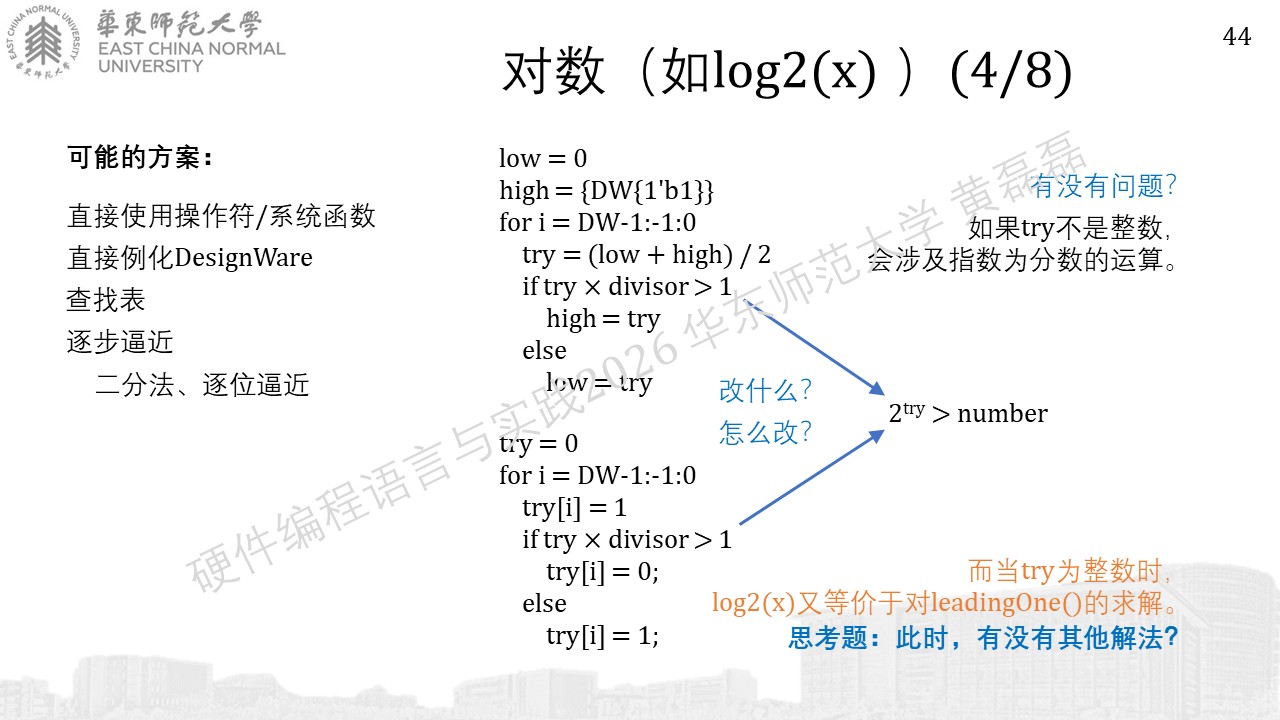

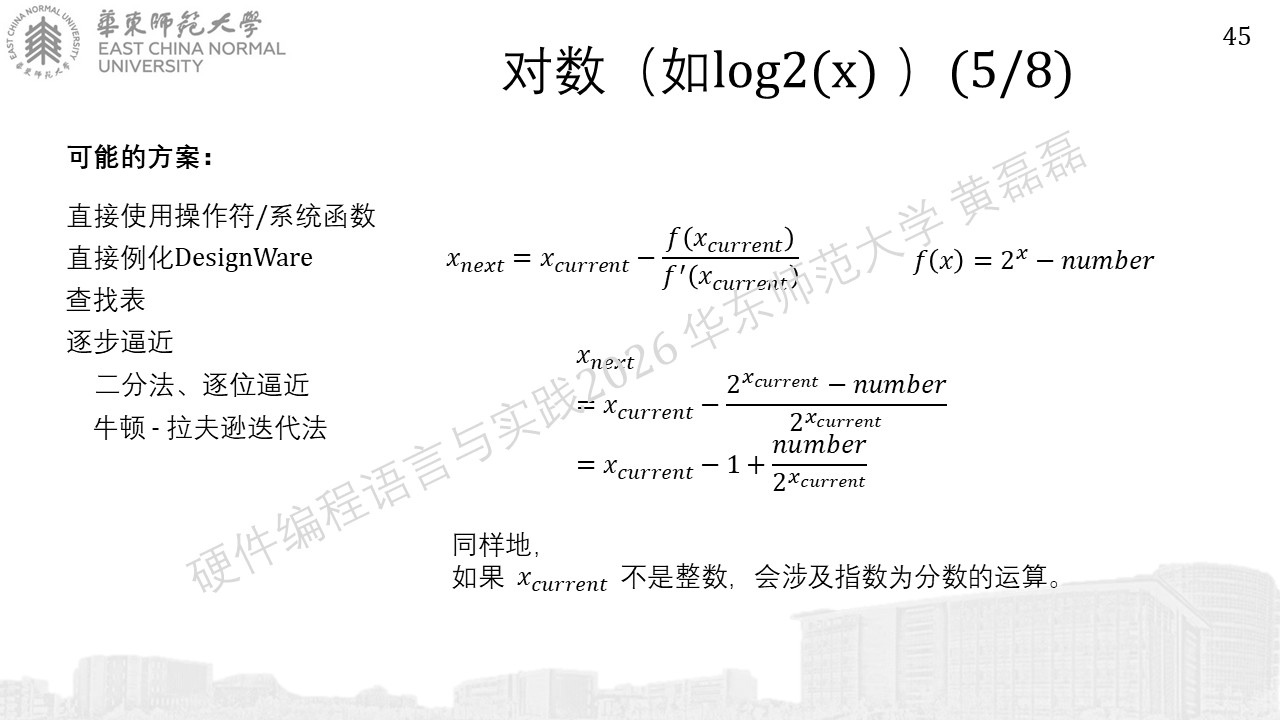

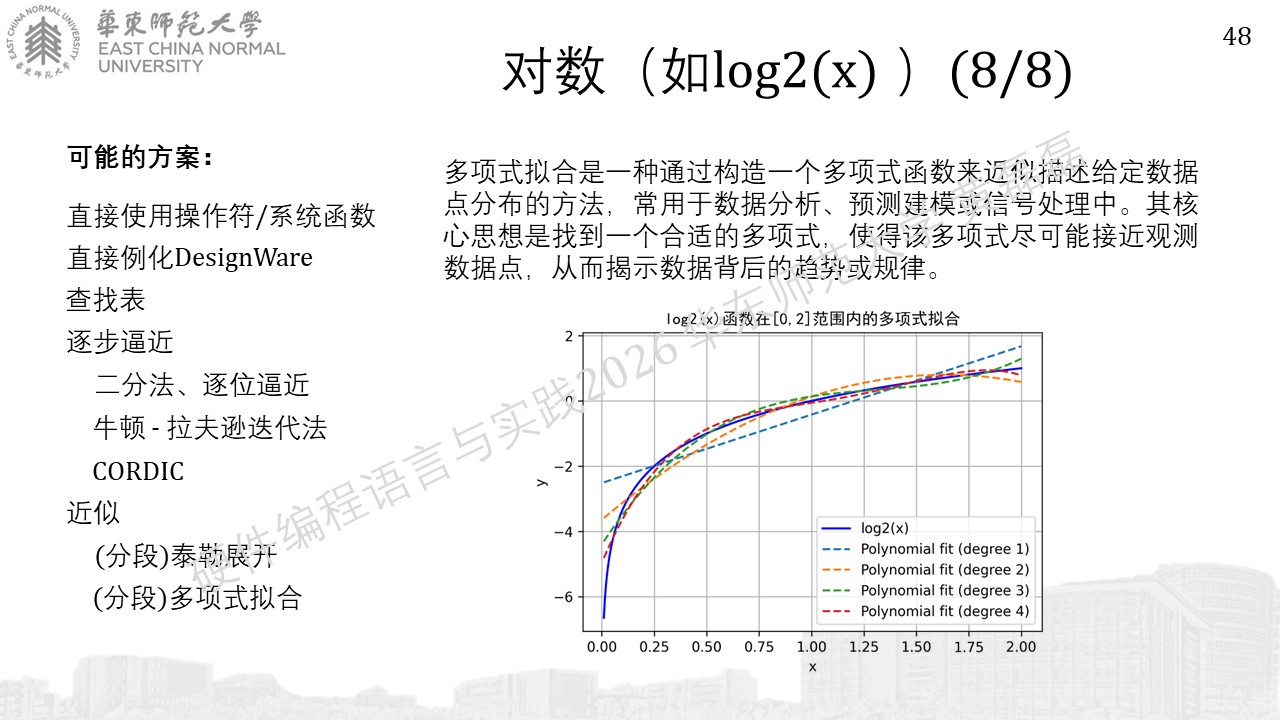

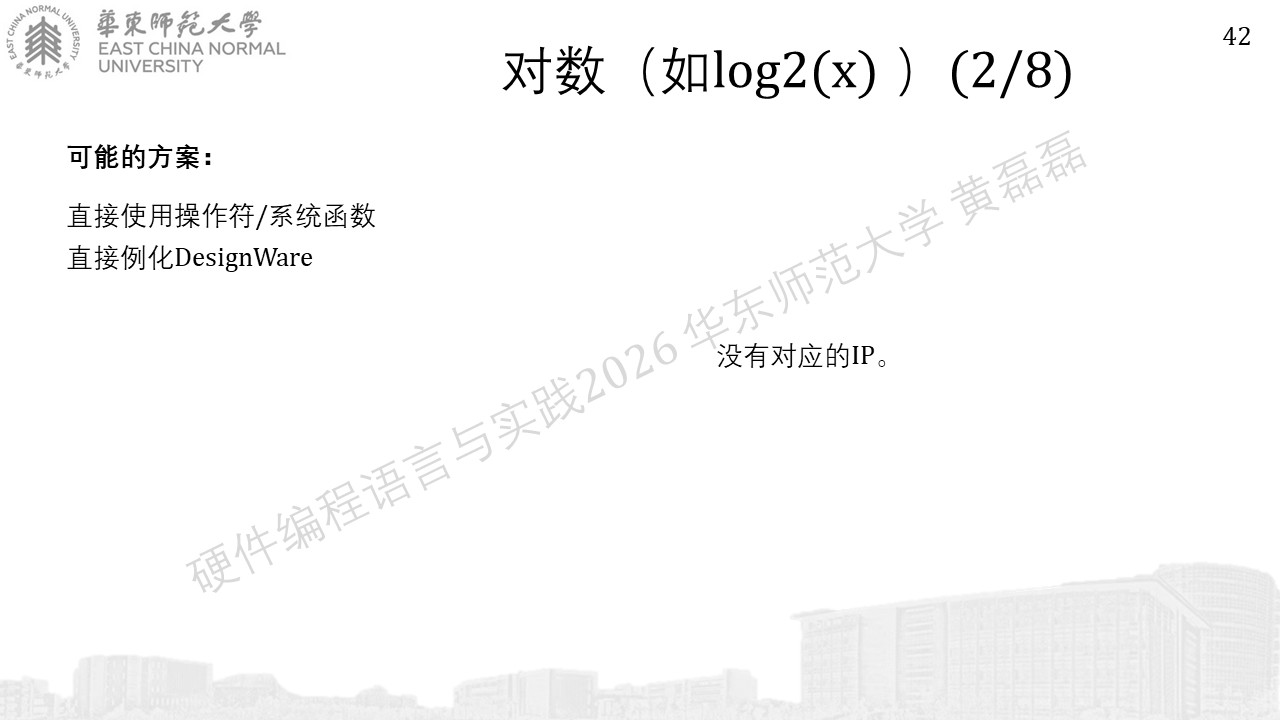

对数

../../_images/%E5%B9%BB%E7%81%AF%E7%89%87404.JPG ../../_images/%E5%B9%BB%E7%81%AF%E7%89%874110.JPG ../../_images/%E5%B9%BB%E7%81%AF%E7%89%87426.JPG ../../_images/%E5%B9%BB%E7%81%AF%E7%89%87433.JPG ../../_images/%E5%B9%BB%E7%81%AF%E7%89%87443.JPG ../../_images/%E5%B9%BB%E7%81%AF%E7%89%87453.JPG ../../_images/%E5%B9%BB%E7%81%AF%E7%89%87463.JPG ../../_images/%E5%B9%BB%E7%81%AF%E7%89%87473.JPG ../../_images/%E5%B9%BB%E7%81%AF%E7%89%87483.JPG ../../_images/%E5%B9%BB%E7%81%AF%E7%89%87493.JPG

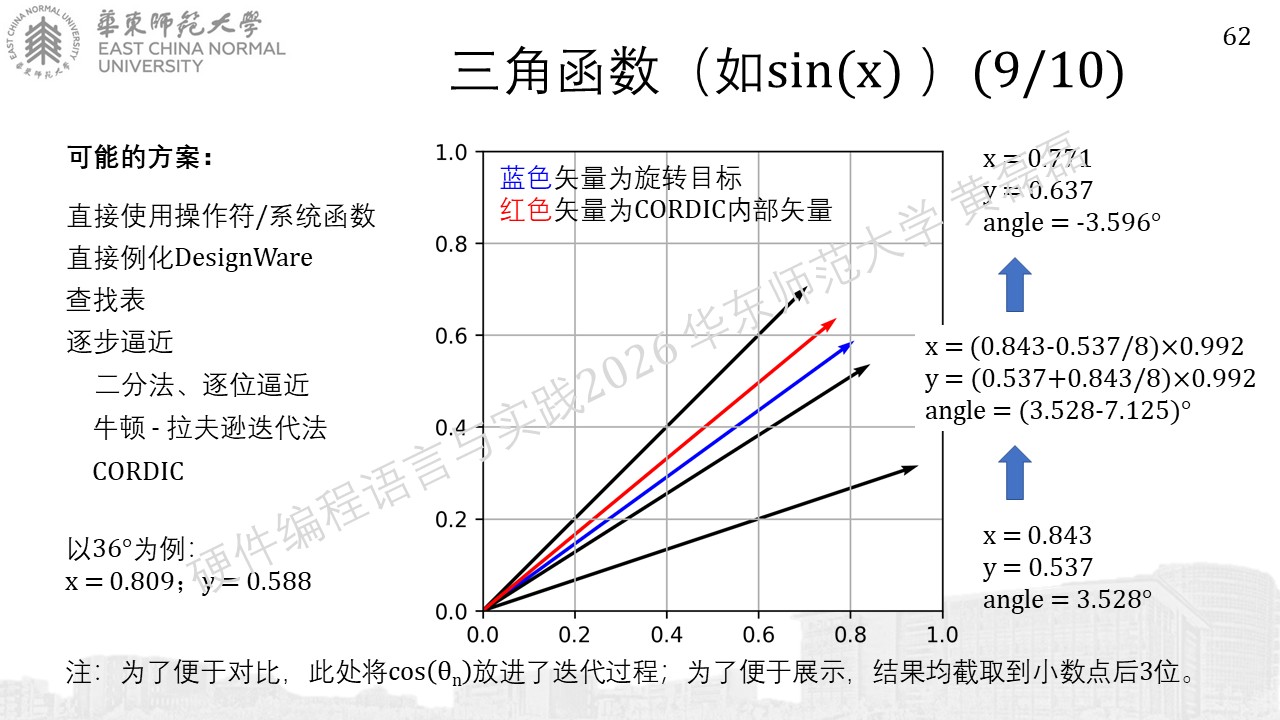

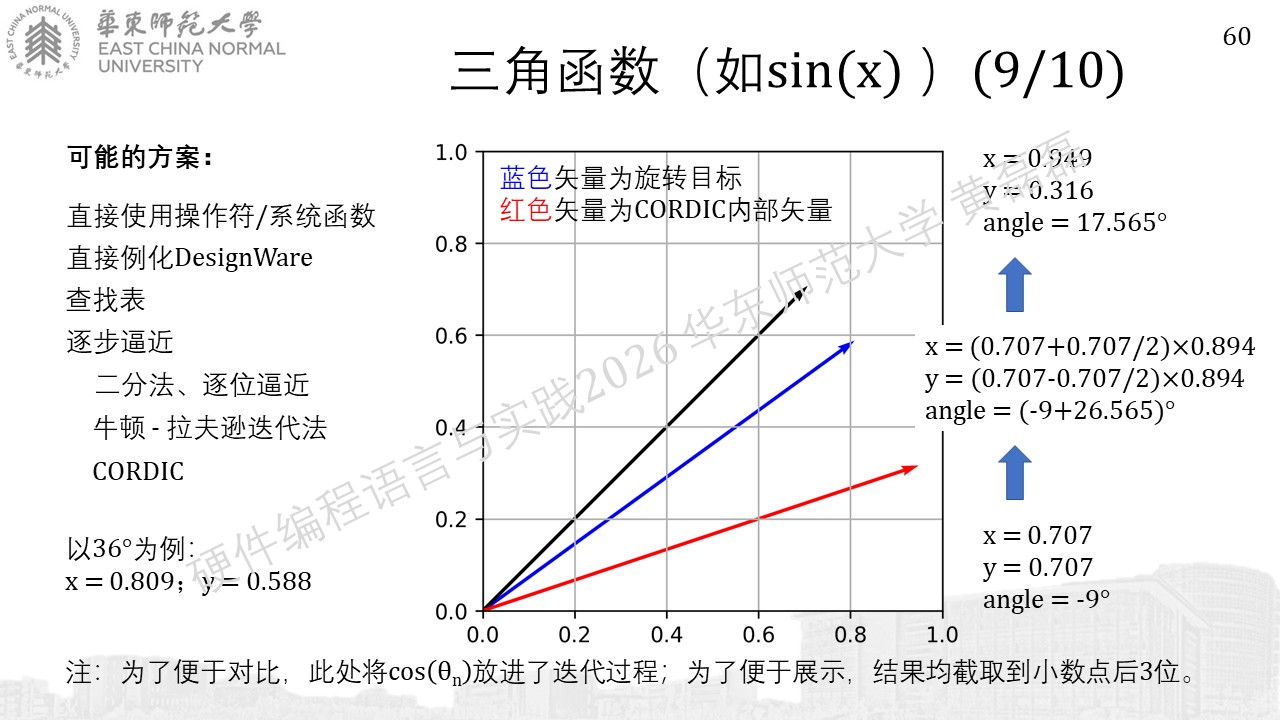

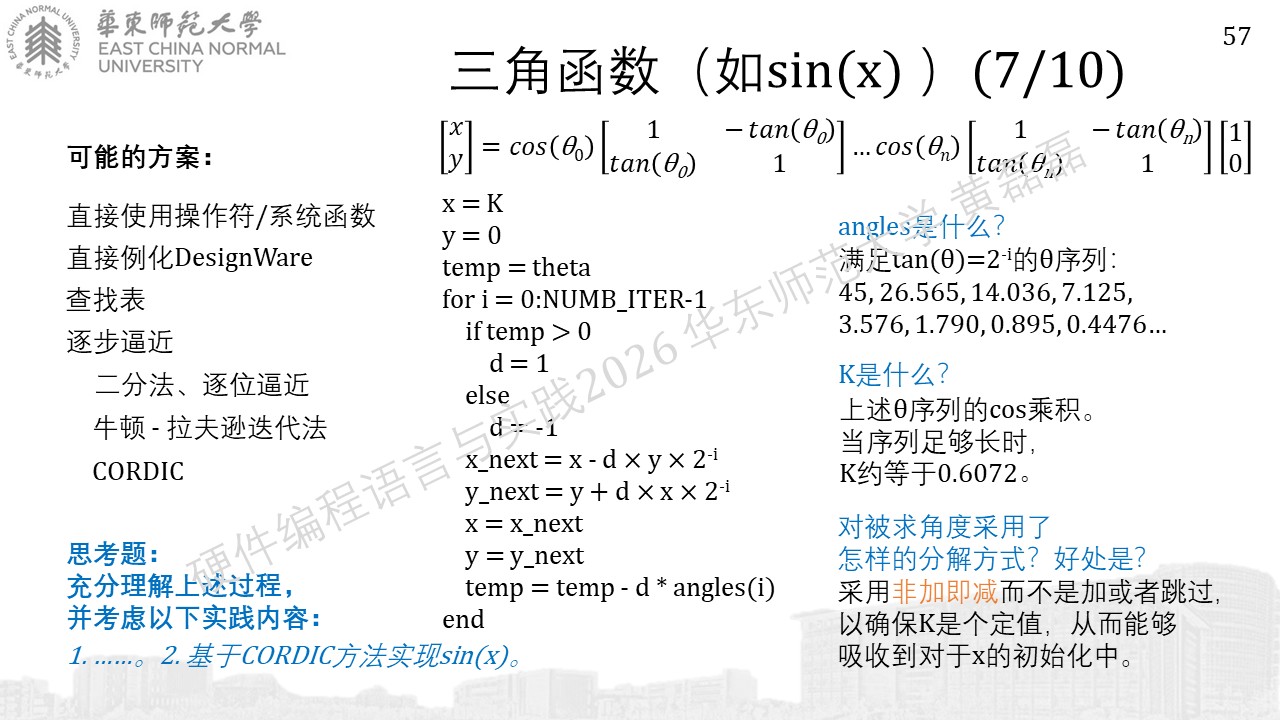

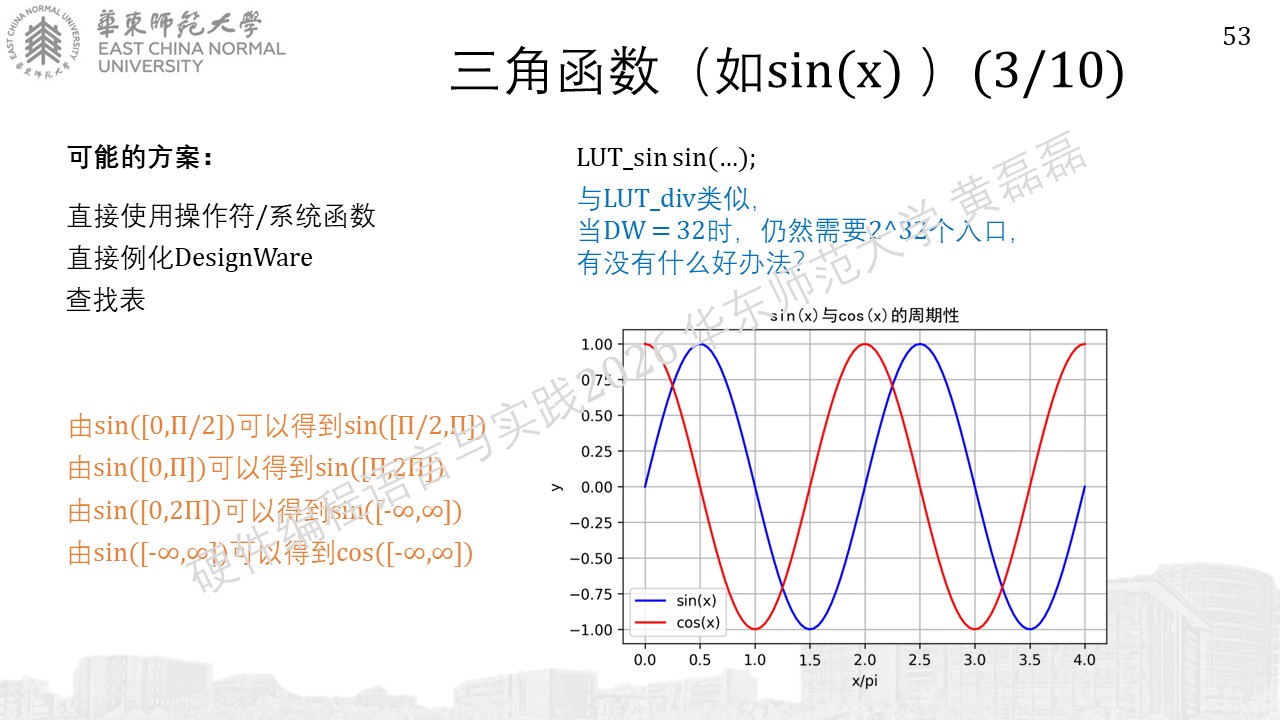

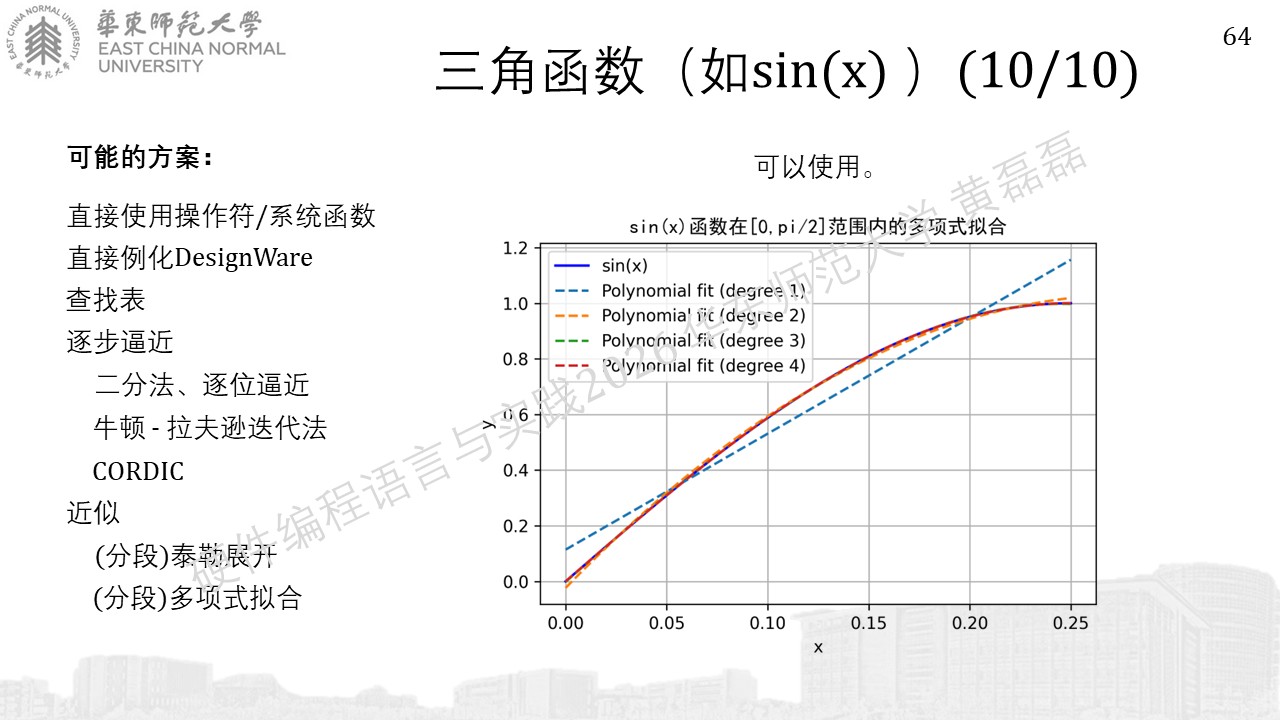

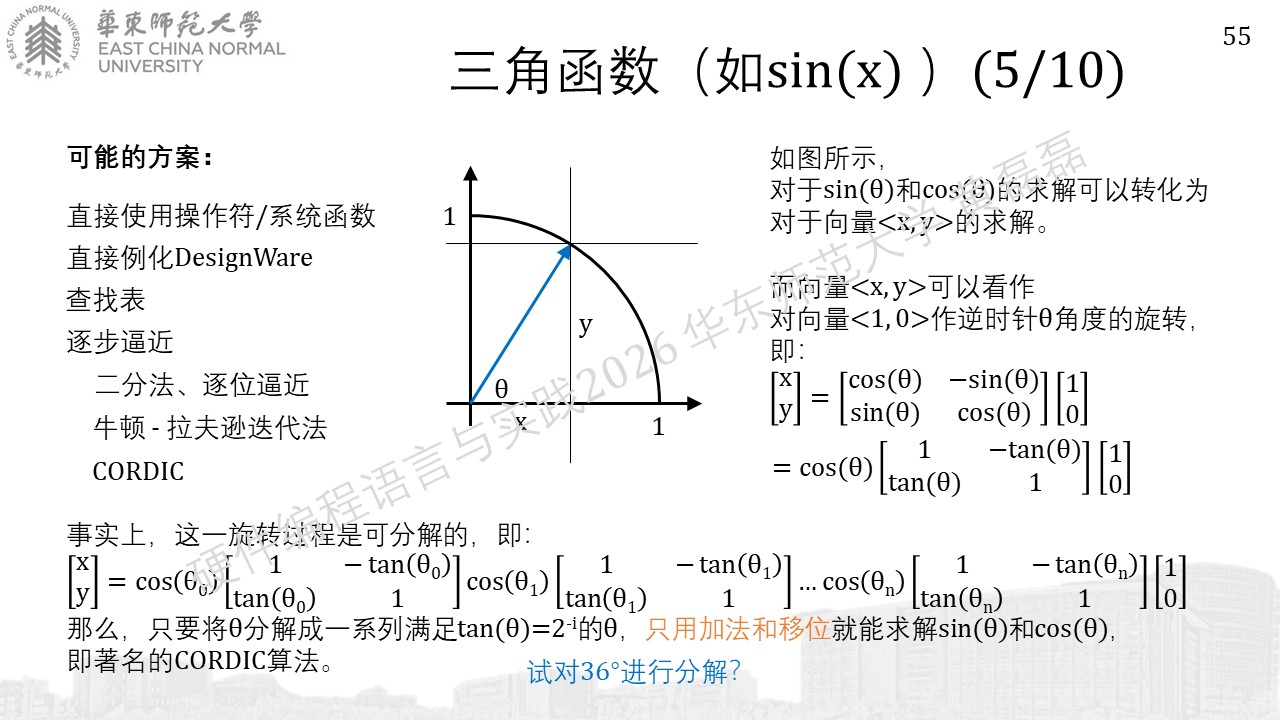

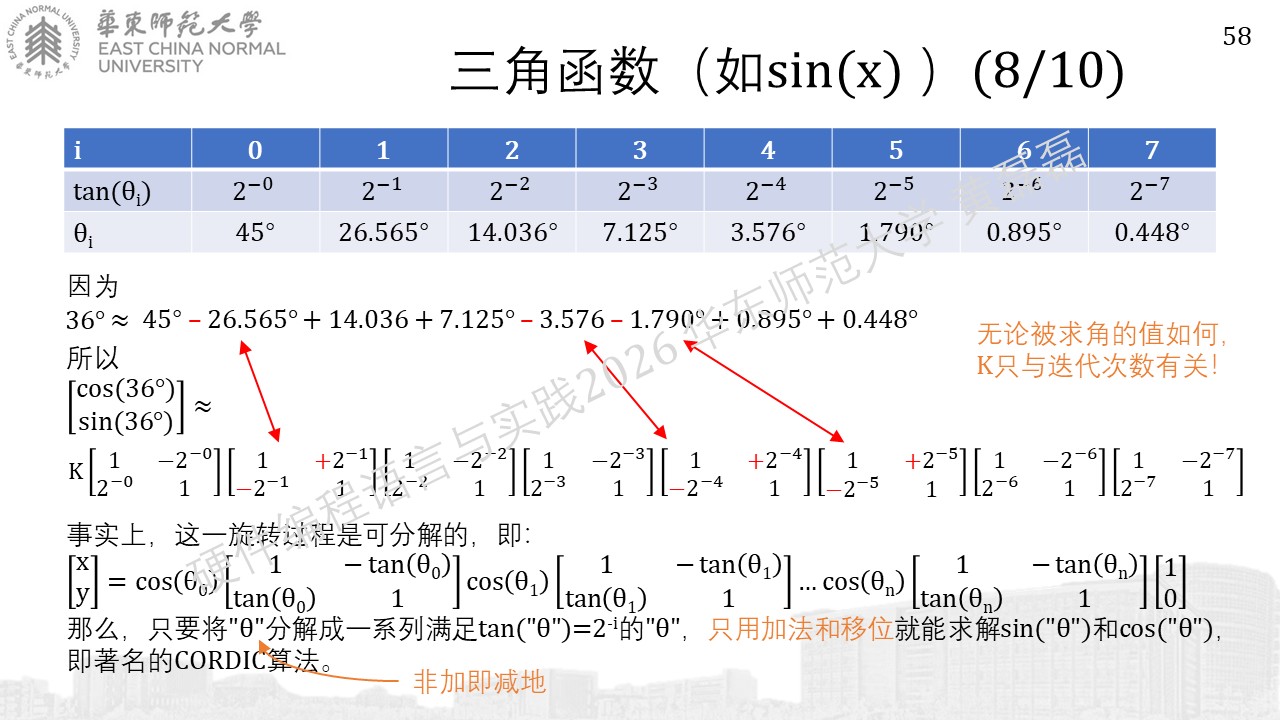

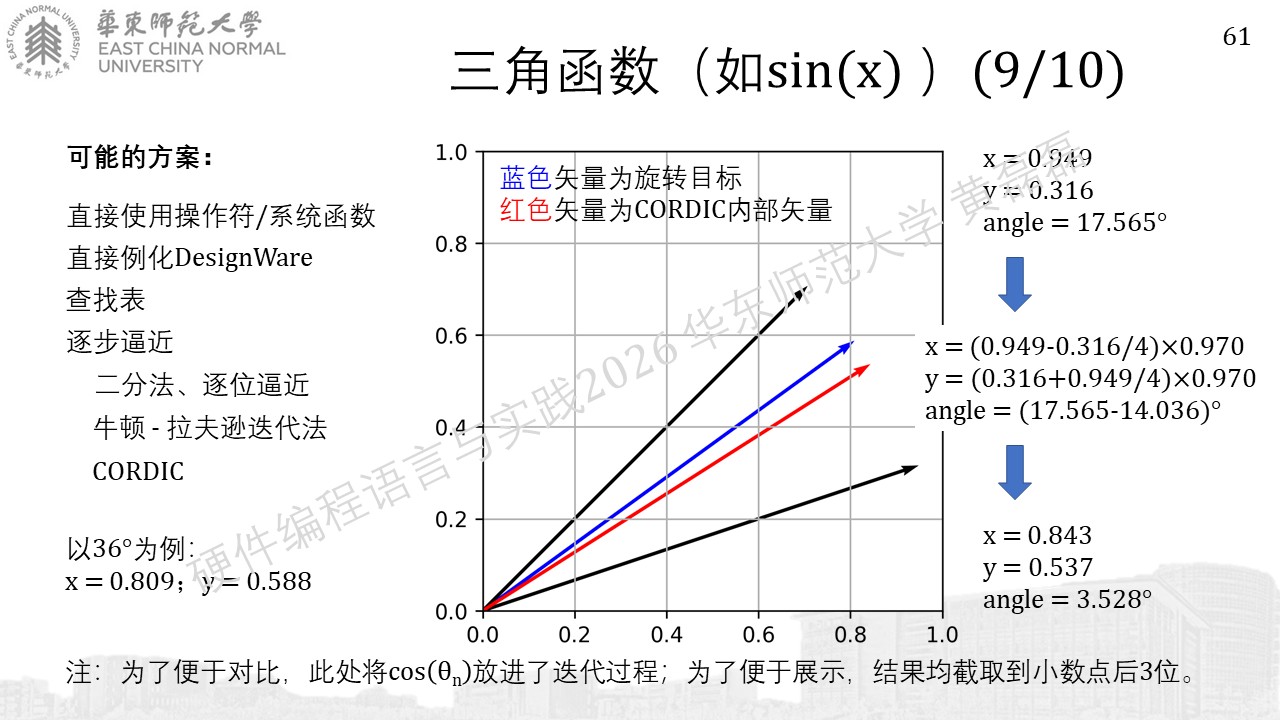

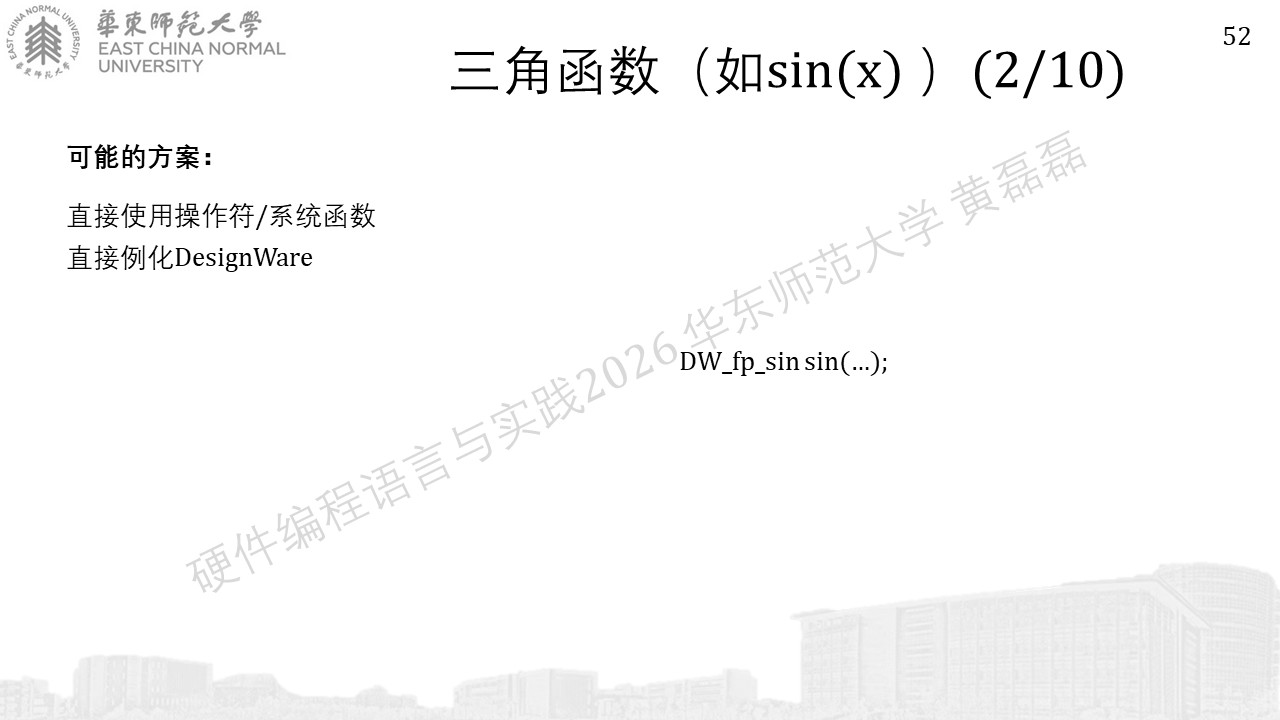

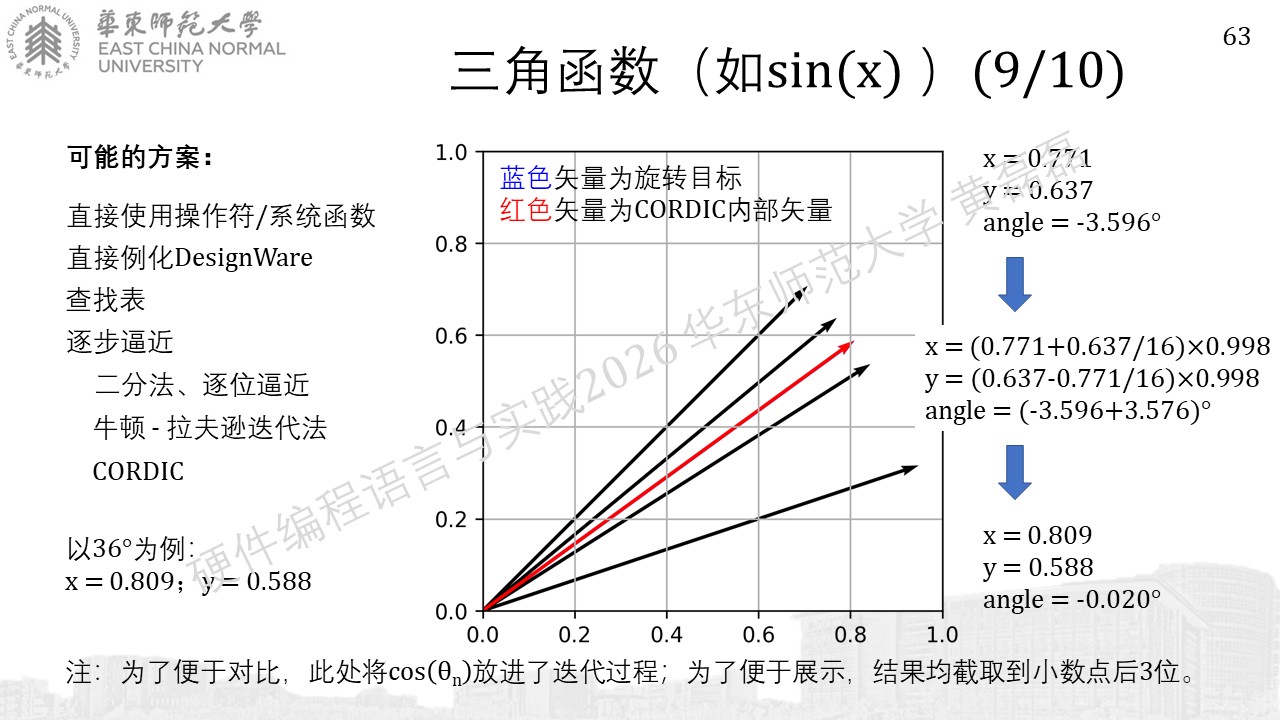

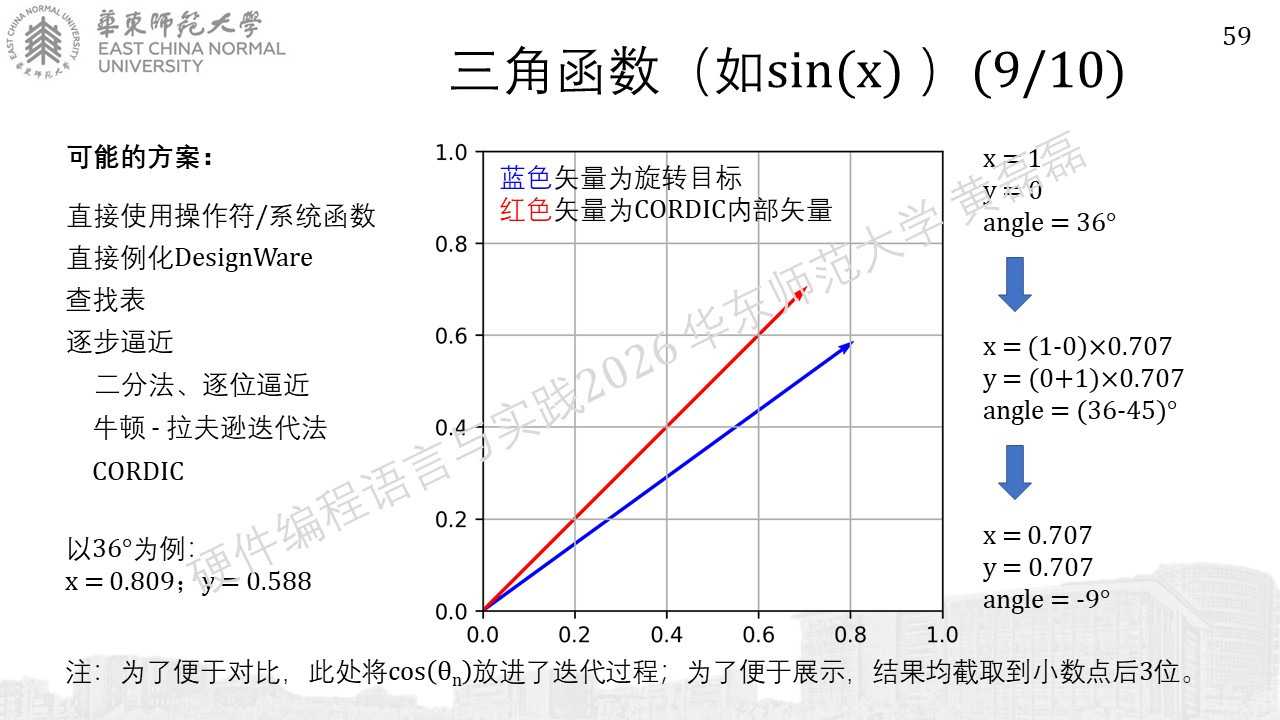

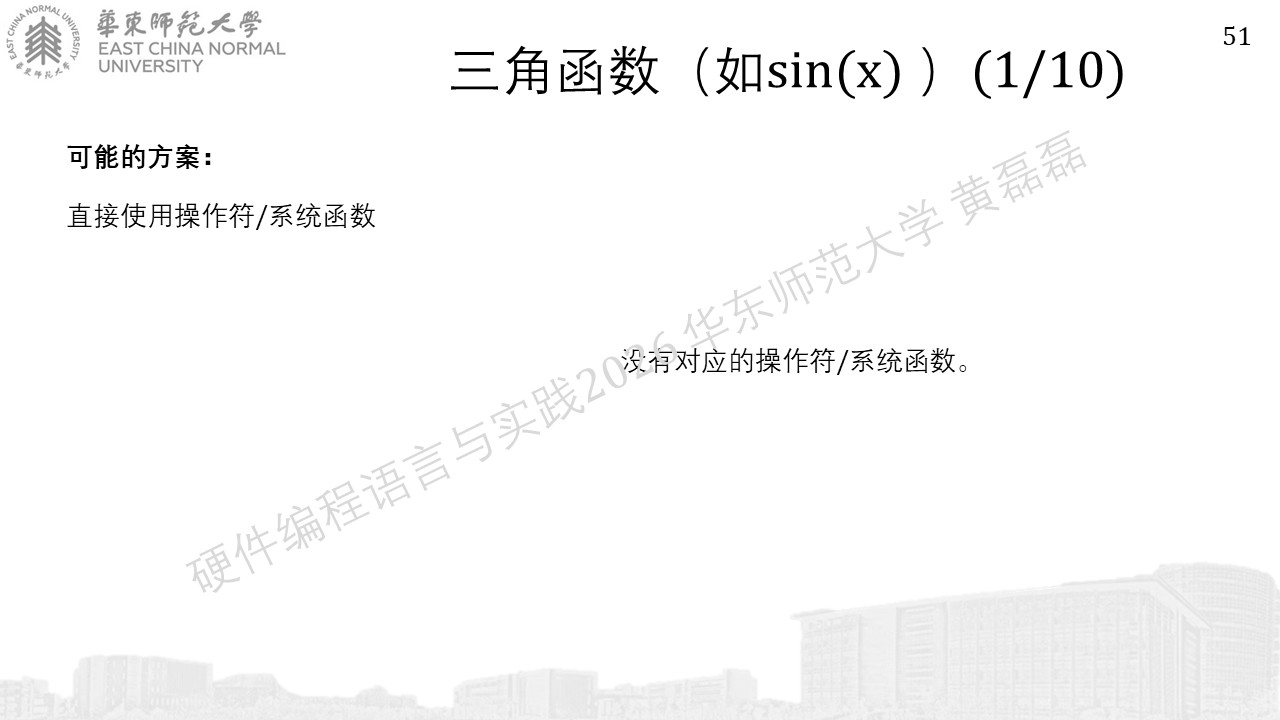

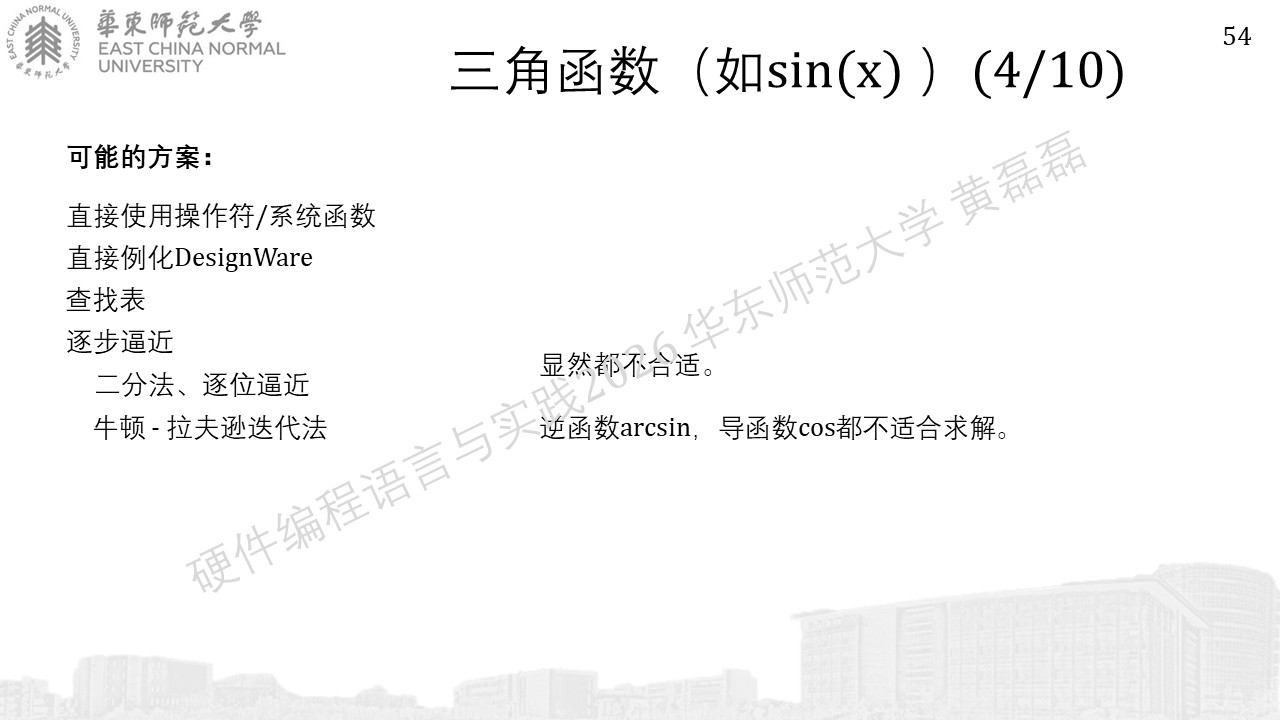

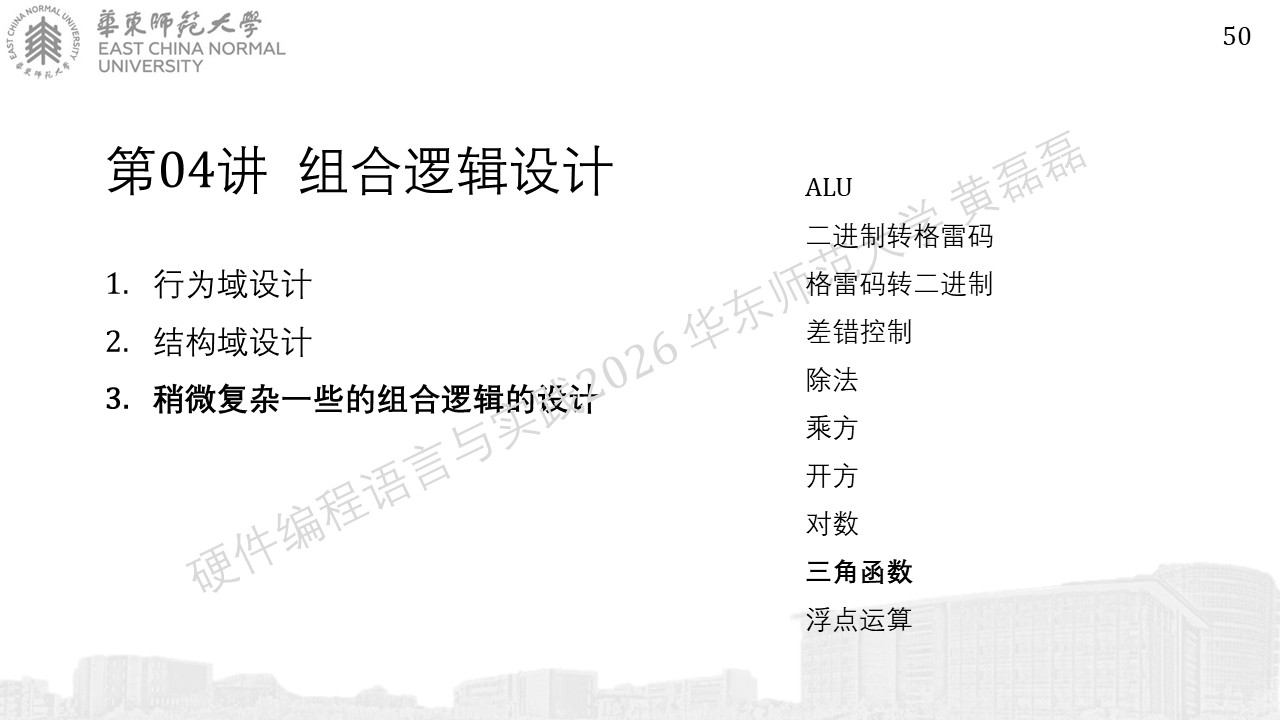

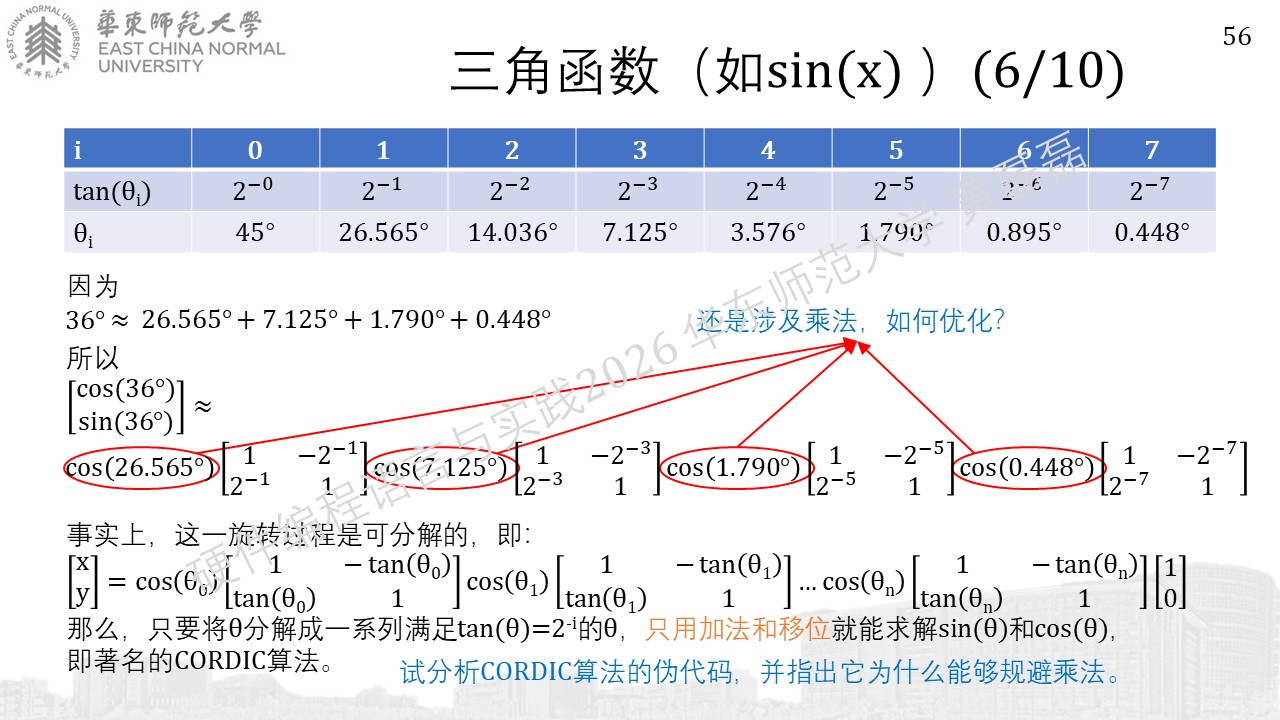

三角函数

../../_images/%E5%B9%BB%E7%81%AF%E7%89%87503.JPG ../../_images/%E5%B9%BB%E7%81%AF%E7%89%875110.JPG ../../_images/%E5%B9%BB%E7%81%AF%E7%89%87525.JPG ../../_images/%E5%B9%BB%E7%81%AF%E7%89%87532.JPG ../../_images/%E5%B9%BB%E7%81%AF%E7%89%87541.JPG ../../_images/%E5%B9%BB%E7%81%AF%E7%89%87551.JPG ../../_images/%E5%B9%BB%E7%81%AF%E7%89%87561.JPG ../../_images/%E5%B9%BB%E7%81%AF%E7%89%87571.JPG ../../_images/%E5%B9%BB%E7%81%AF%E7%89%87581.JPG ../../_images/%E5%B9%BB%E7%81%AF%E7%89%87591.JPG ../../_images/%E5%B9%BB%E7%81%AF%E7%89%8760.JPG ../../_images/%E5%B9%BB%E7%81%AF%E7%89%87613.JPG ../../_images/%E5%B9%BB%E7%81%AF%E7%89%87621.JPG ../../_images/%E5%B9%BB%E7%81%AF%E7%89%87631.JPG ../../_images/%E5%B9%BB%E7%81%AF%E7%89%87641.JPG

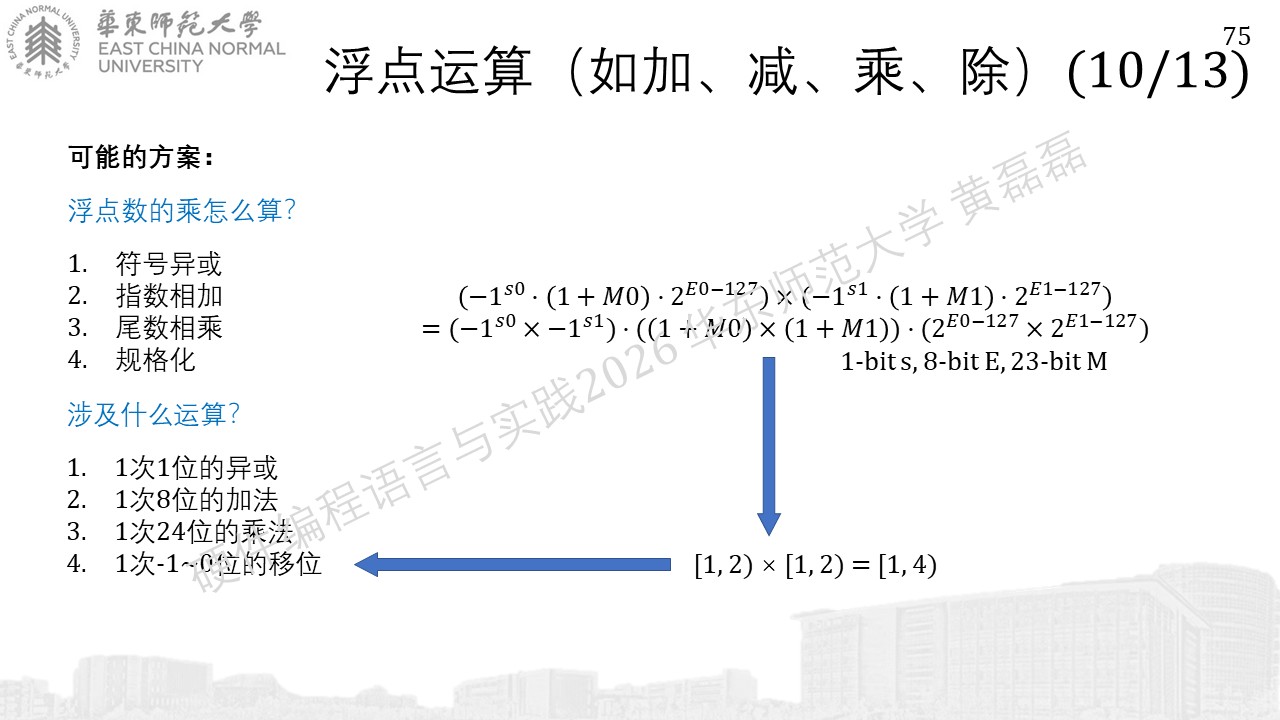

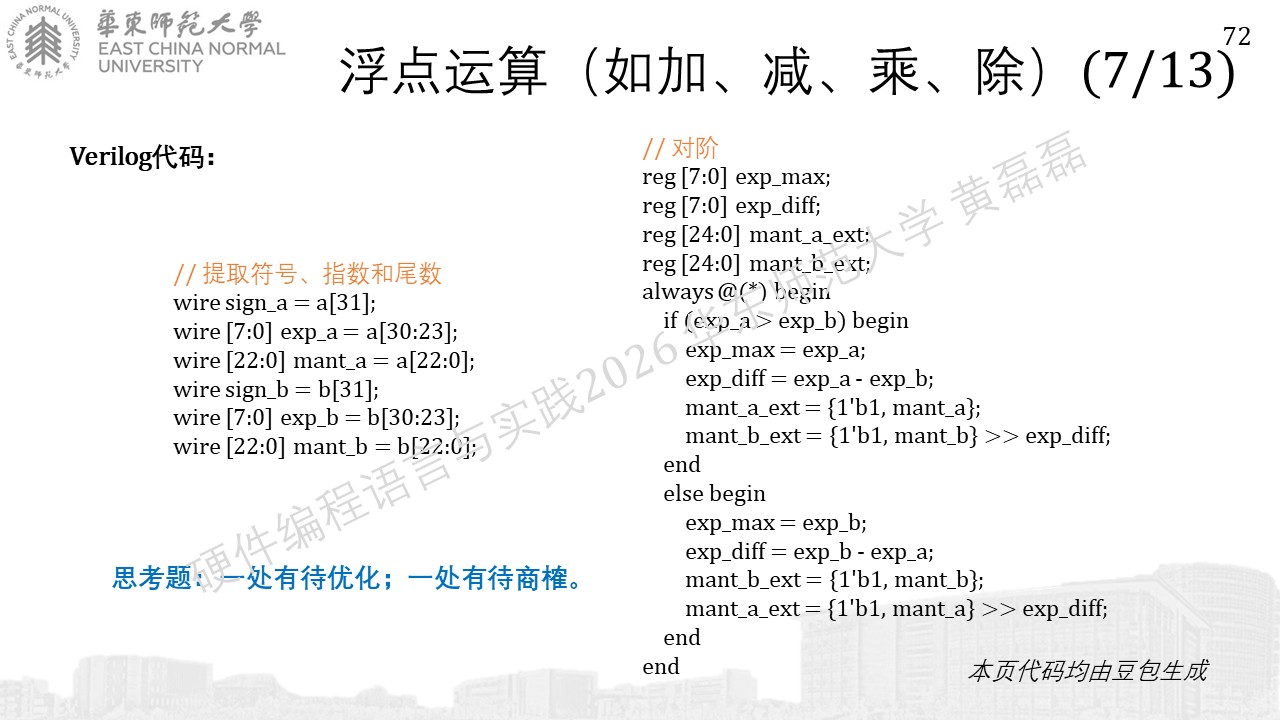

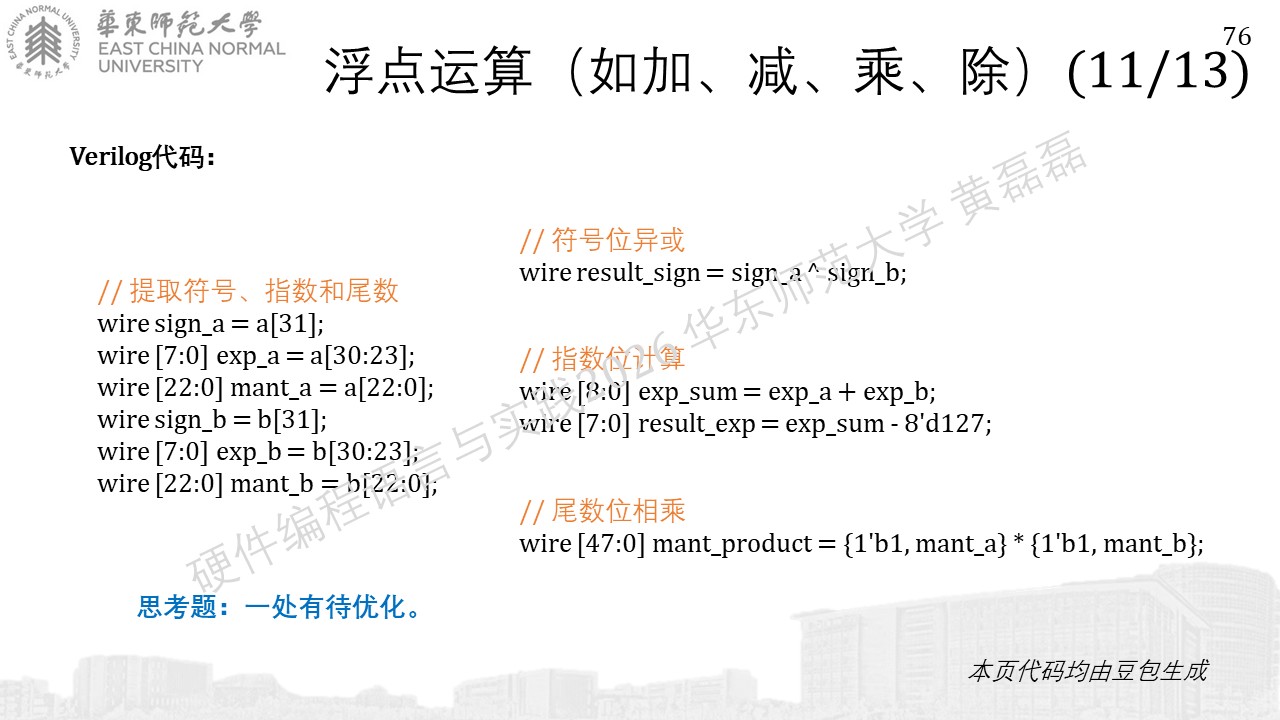

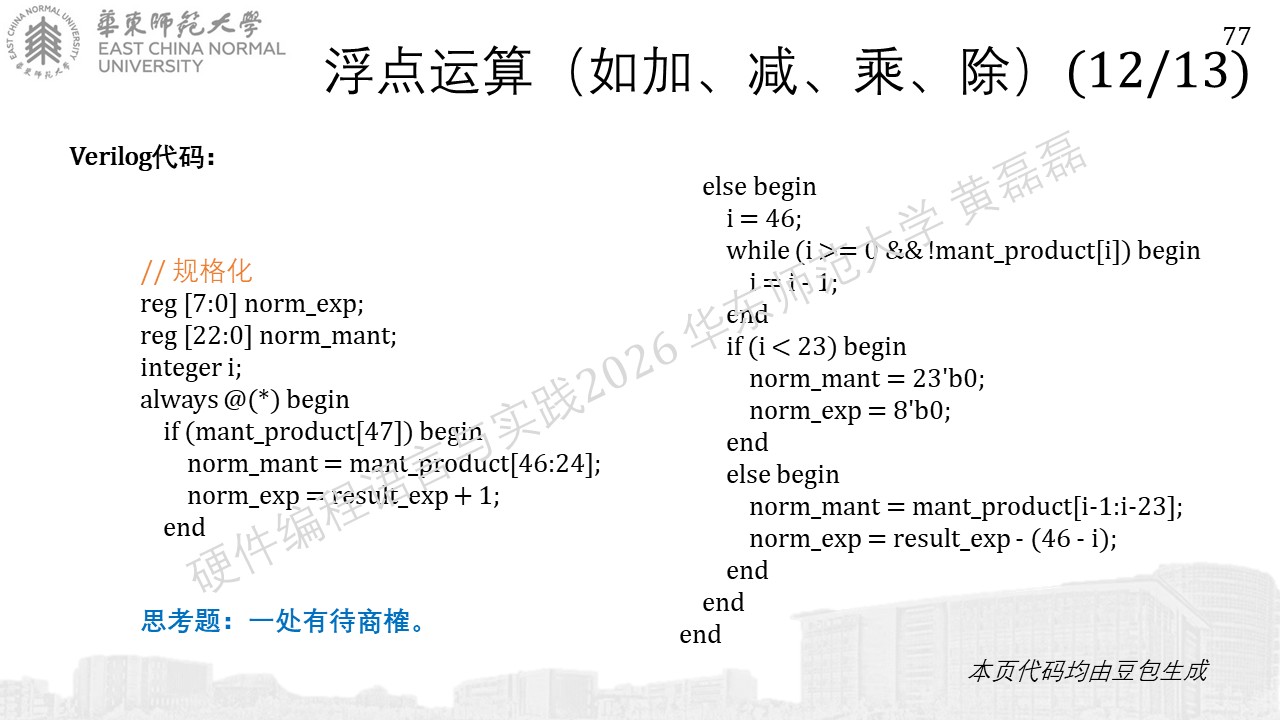

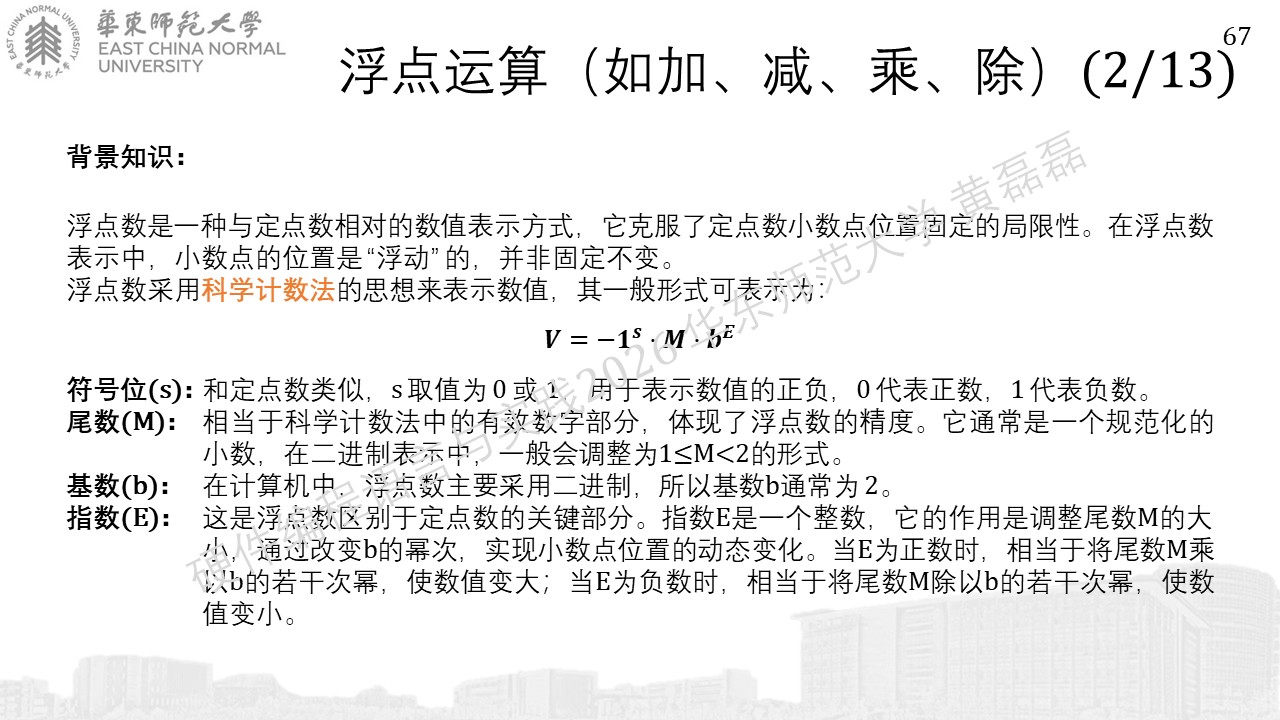

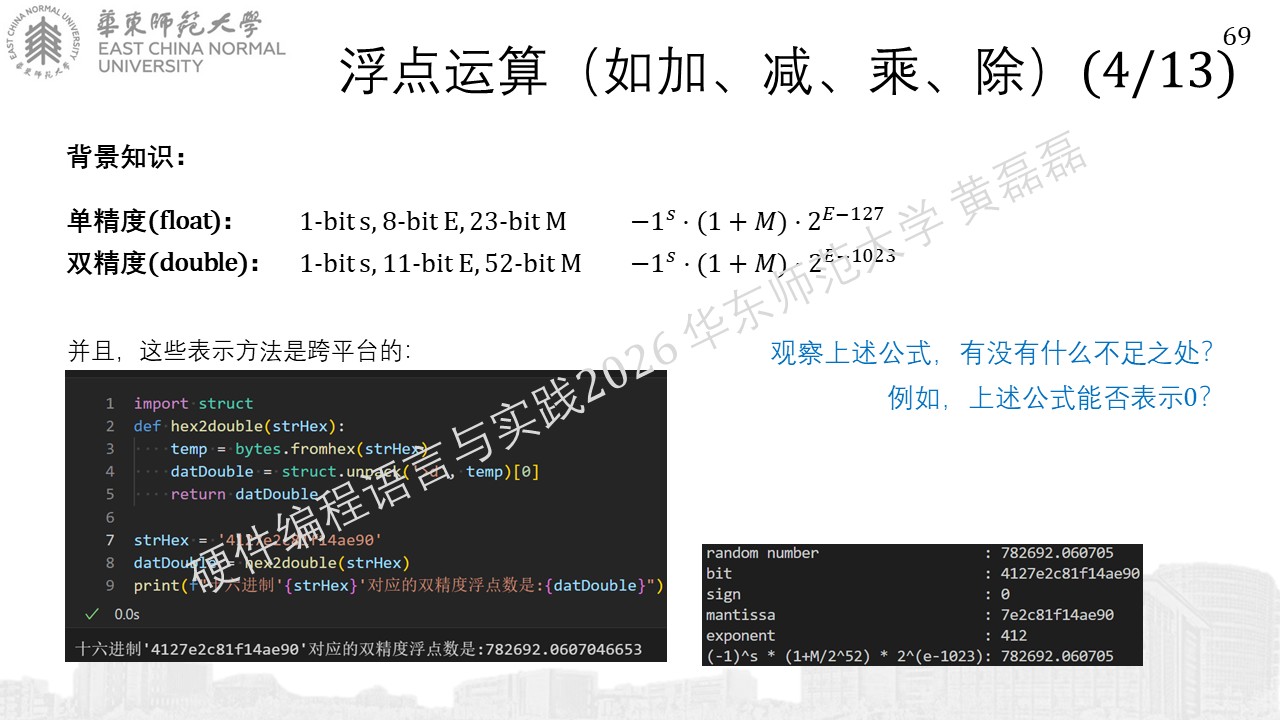

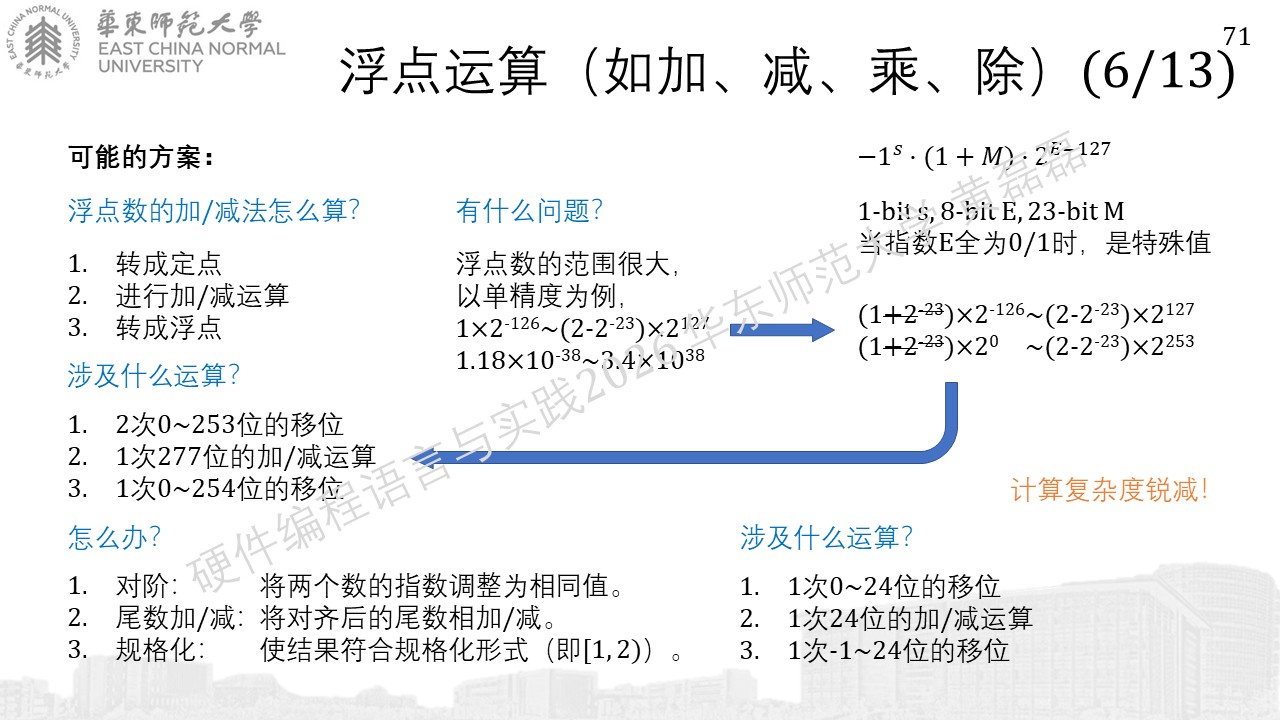

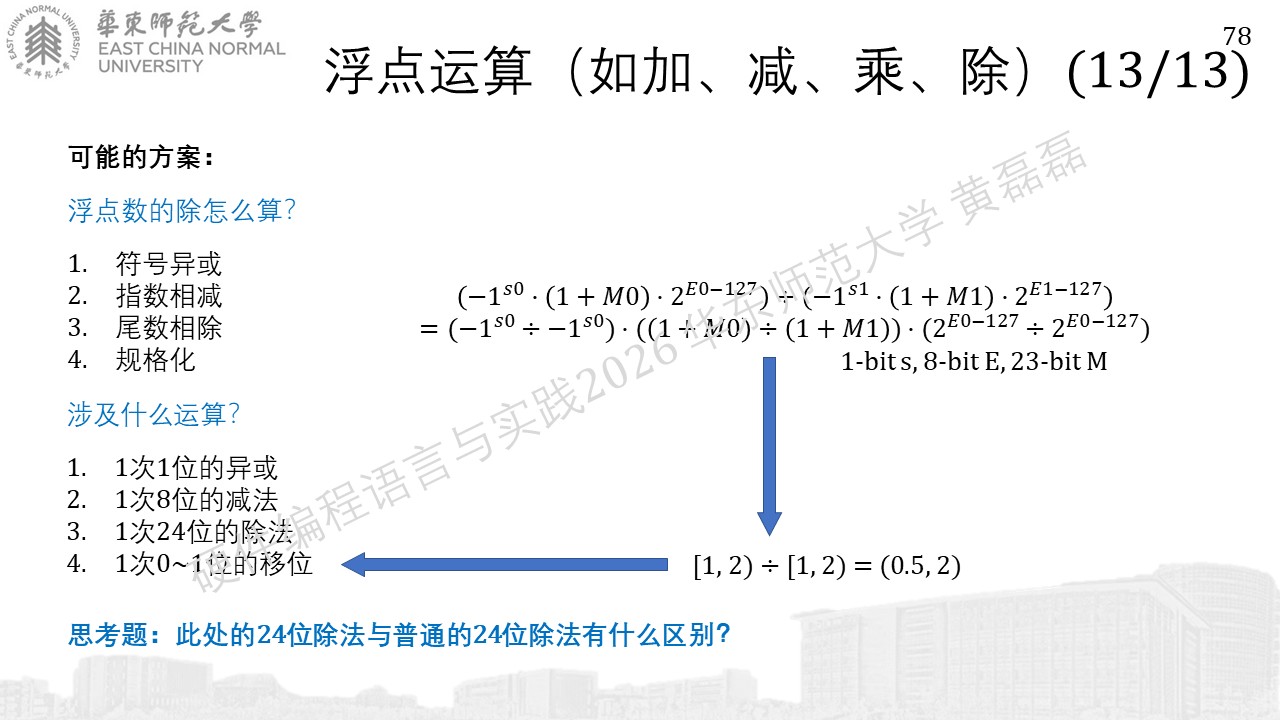

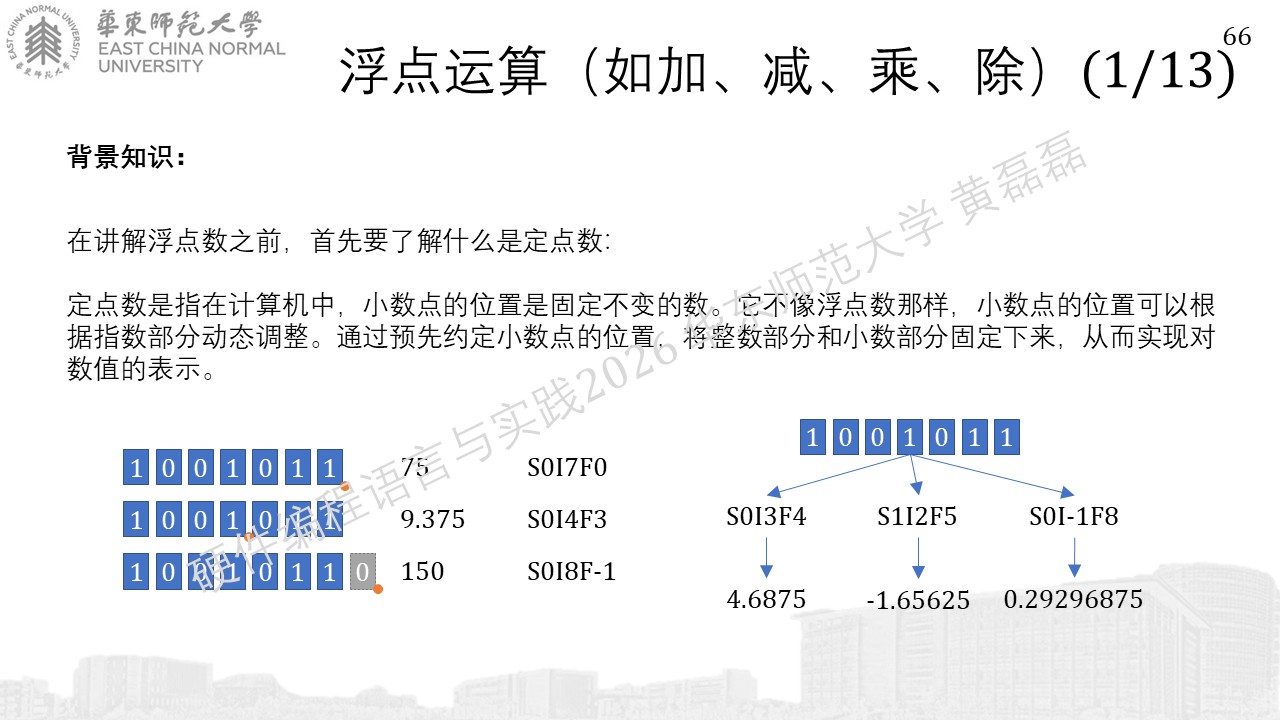

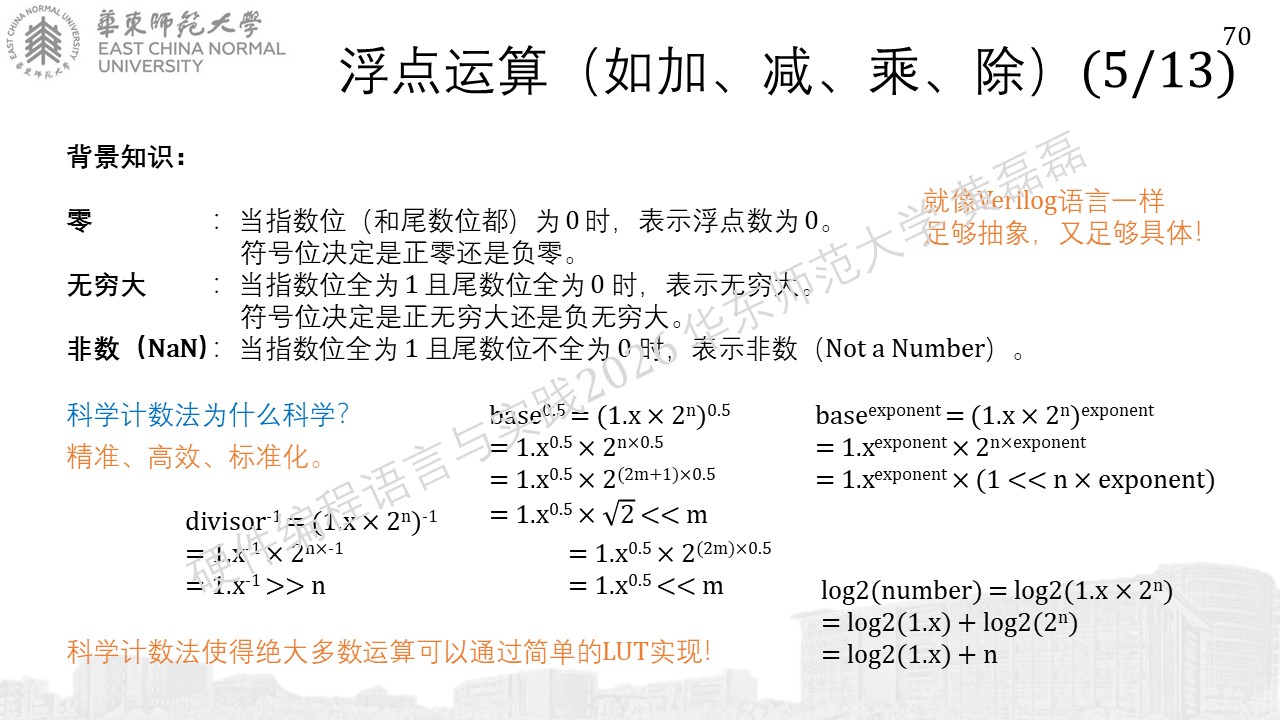

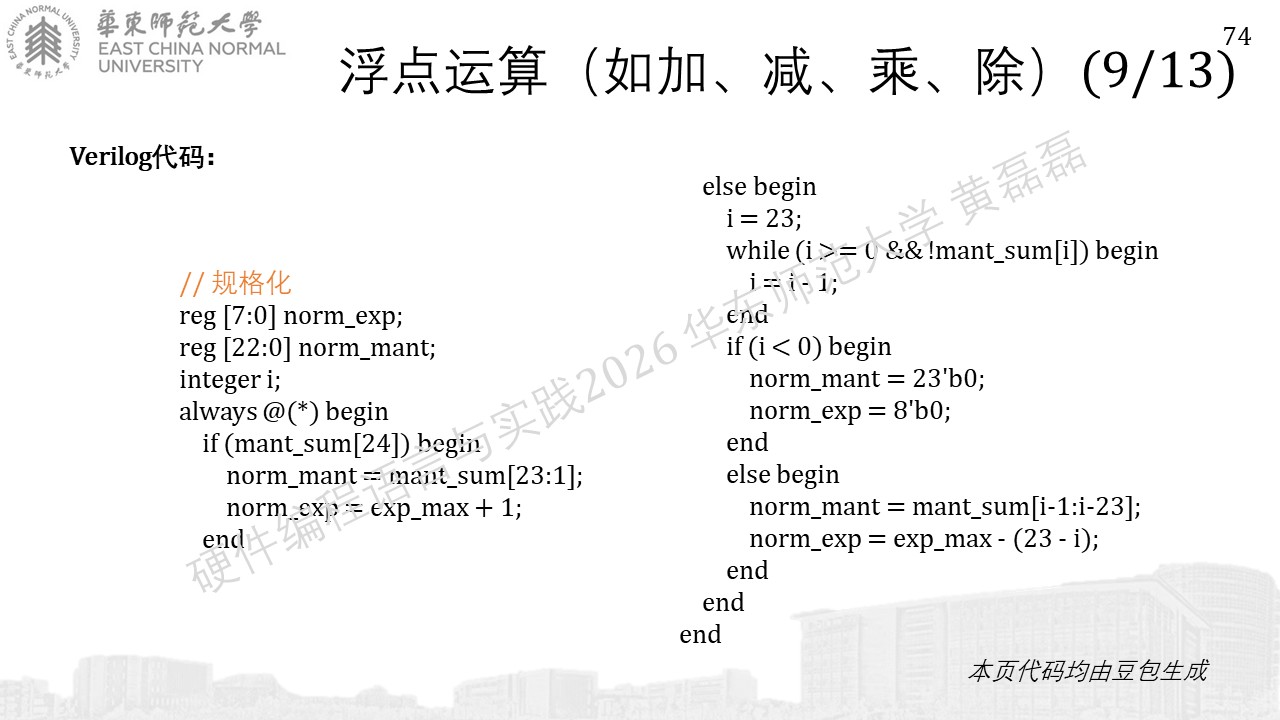

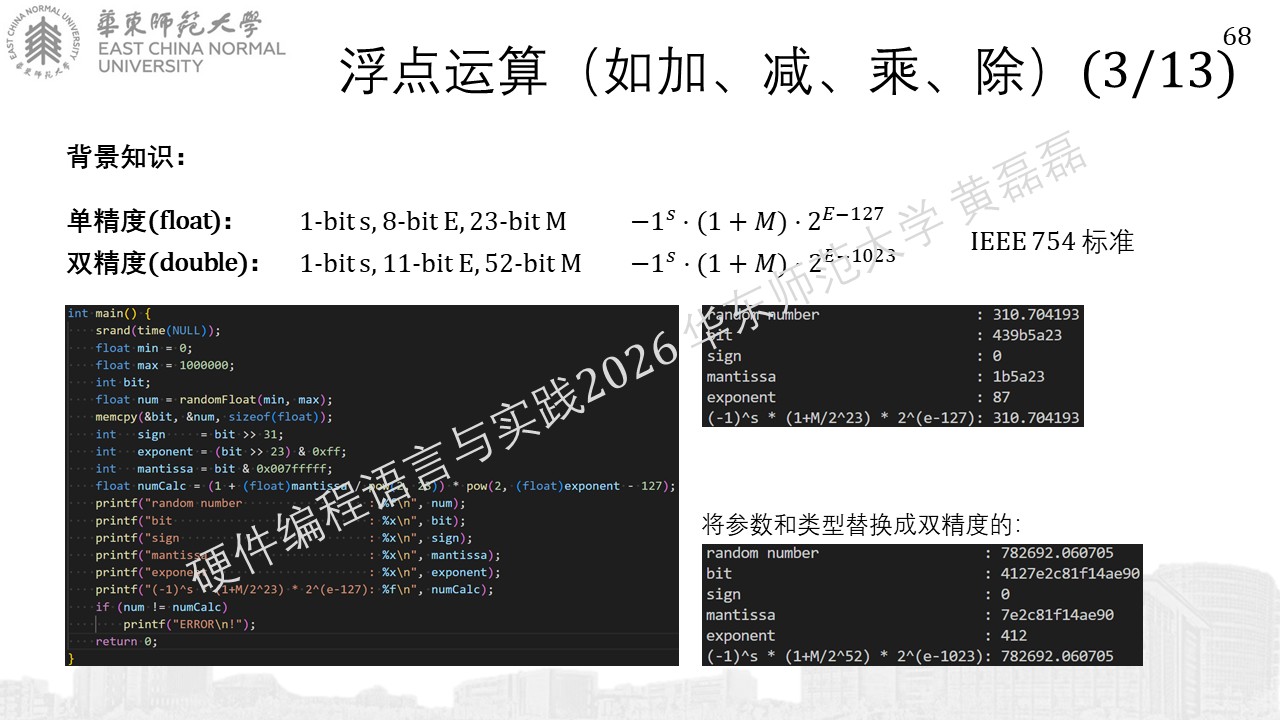

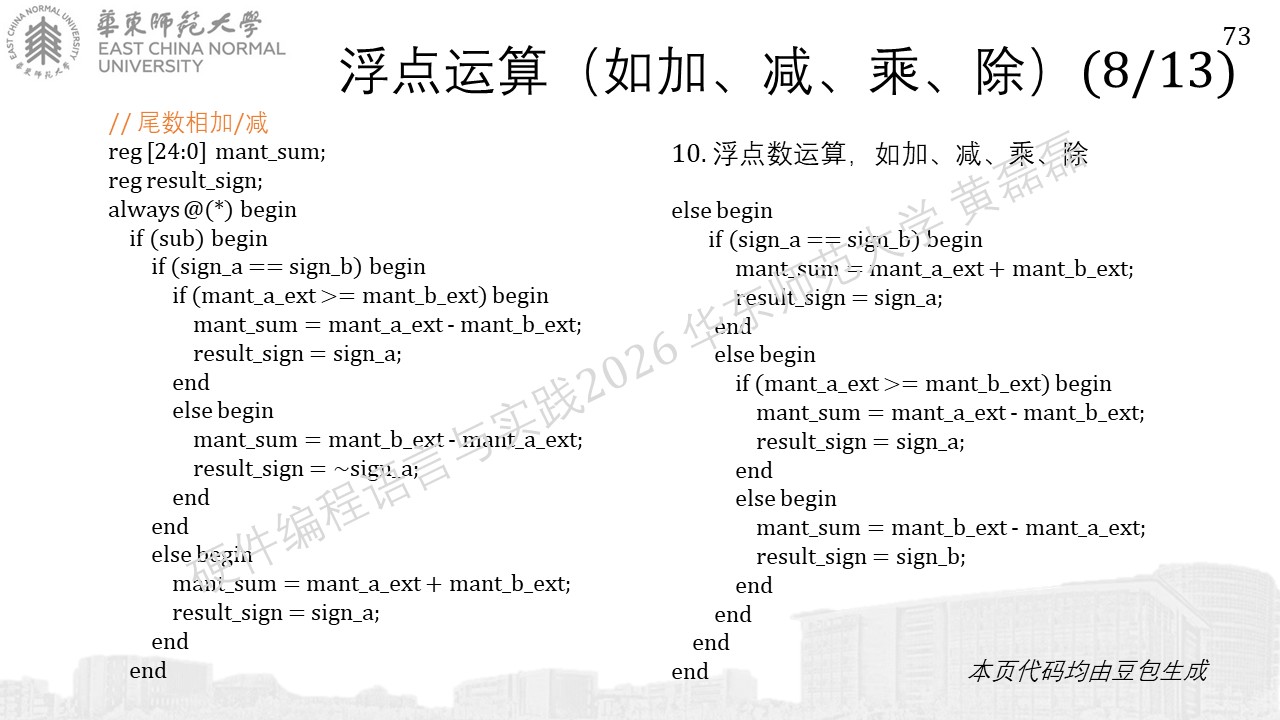

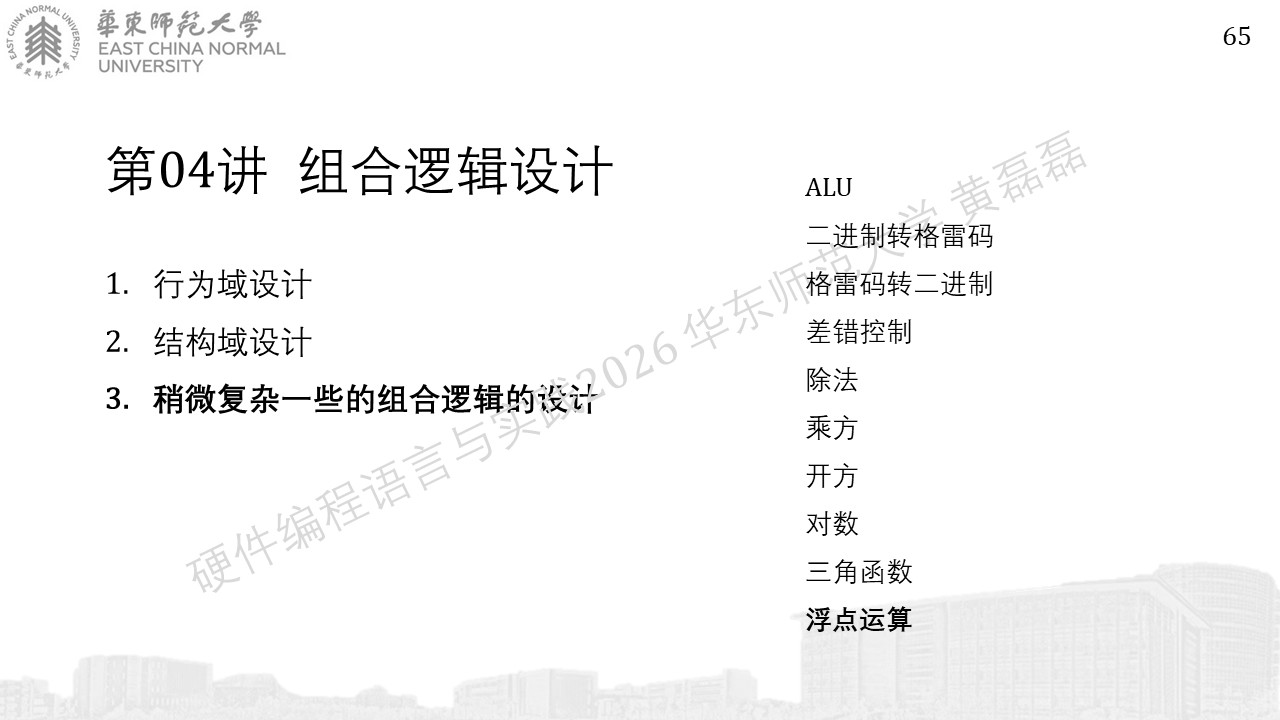

浮点运算

../../_images/%E5%B9%BB%E7%81%AF%E7%89%87651.JPG ../../_images/%E5%B9%BB%E7%81%AF%E7%89%87661.JPG ../../_images/%E5%B9%BB%E7%81%AF%E7%89%87671.JPG ../../_images/%E5%B9%BB%E7%81%AF%E7%89%87681.JPG ../../_images/%E5%B9%BB%E7%81%AF%E7%89%87691.JPG ../../_images/%E5%B9%BB%E7%81%AF%E7%89%8770.JPG ../../_images/%E5%B9%BB%E7%81%AF%E7%89%87713.JPG ../../_images/%E5%B9%BB%E7%81%AF%E7%89%87721.JPG ../../_images/%E5%B9%BB%E7%81%AF%E7%89%87731.JPG ../../_images/%E5%B9%BB%E7%81%AF%E7%89%87741.JPG ../../_images/%E5%B9%BB%E7%81%AF%E7%89%87751.JPG ../../_images/%E5%B9%BB%E7%81%AF%E7%89%87761.JPG ../../_images/%E5%B9%BB%E7%81%AF%E7%89%87771.JPG ../../_images/%E5%B9%BB%E7%81%AF%E7%89%87781.JPG ../../_images/%E5%B9%BB%E7%81%AF%E7%89%87791.JPG
